| Разъемы и клеммники/ Панельки для микросхем |
DS1010 (ICSS-xx) серия:
панельки с плоскими контактами для выводного монтажа, шаг 1,778мм |
|
| DS1010 |
- |
28 |
T1 |
N |
S |
| 1 |
|
2 |
3 |
4 |
5 |
|
|
1) Серия:
DS1010
2) Количество контактов:
24, 28, 30, 32, 40, 42, 48, 52, 56, 64
3) Покрытие контактов:
T1: лужение

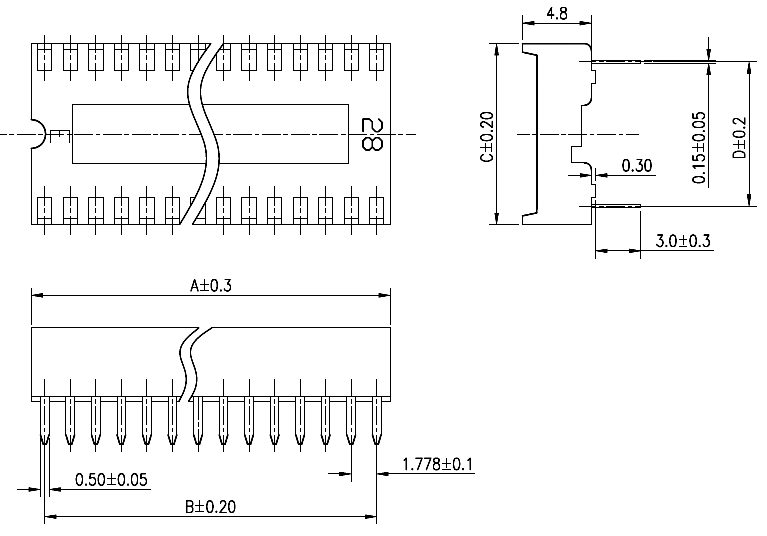

4) Ширина (размер D):
N: 10,16мм (24...32P)
W: 15,24мм (40...56P)
D: 19.05мм (64P)
5) Центральная распорка:
S: имеется
X: отсутствует
|
|
Панельки с плоскими контактами для микросхем для выводного монтажа (шаг 1,778 мм) серии DS1010 (ICSS-xx) поставляются нами со склада в Москве и под заказ с фабрики. Условия поставки панелек с плоскими контактами для микросхем для выводного монтажа (шаг 1,778 мм) серии DS1010 (ICSS-xx) уточняйте у наших менеджеров. |
Спецификация:
Допустимый ток:3 А
Сопротивление изоляции:100 МОм(мин)
Сопротивление контактов:10 мОм(макс)
Материал:
Изолятор: стеклонаполненный полиэстер марки PBT-GF30-FR (UL94V 0)
Контакты: бериллиевая бронза марки C17200
|
| 52270 |
ICSS-16 (1778-16-03) |
16 |
14.23 |
12.45 |
12.65 |
10.16 |
| 52271 |
ICSS-20 (DS1010-20T1N) |
20 |
17.78 |
16.00 |
12.65 |
10.16 |
| 52272 |
ICSS-22 (1778-22-03) |
22 |
19.56 |
17.78 |
12.65 |
10.16 |
| 52273 |
ICSS-24 (DS1010-24T1N) |
24 |
21.34 |
19.56 |
12.65 |
10.16 |
| 52274 |
ICSS-28 (DS1010-28T1N) |
28 |
24.89 |
23.11 |
12.65 |
10.16 |
| 52275 |
ICSS-30 (DS1010-30T1N) |
30 |
26.67 |
24.89 |
12.65 |
10.16 |
| 52276 |
ICSS-32 (DS1010-32T1N) |
32 |
28.45 |
26.67 |
12.65 |
10.16 |
| 17797 |
ICSS-40 (DS1010-40T1W) |
40 |
35.56 |
33.78 |
17.73 |
15.24 |
| 24620 |
ICSS-42 (DS1010-42T1W) |
42 |
37.34 |
35.56 |
17.73 |
15.24 |
| 17331 |
ICSS-48 (DS1010-48T1W) |
48 |
42.67 |
40.89 |
17.73 |
15.24 |
| 17330 |
ICSS-52 (DS1010-52T1W) |
52 |
46.23 |
44.45 |
17.73 |
15.24 |
| 17329 |
ICSS-56 (DS1010-56T1W) |
56 |
49.78 |
48.01 |
17.73 |
15.24 |
|
|
|
|
|
