Заказные изделия

Печатные платы и производство изделий заказчиков

Изготавливаем высококачественные многослойные или однослойные пустые печатные платы и монтажные трафареты за рубежом.
Производим монтаж печатных плат и изделий заказчиков на нашем производстве в России.

Комплектация печатных плат

Изготовленные печатные платы могут быть укомплектованы электронными компонентами с нашего склада в Москве и/или с зарубежных складов, а также самим заказчиком полностью или частично.

Оптимизация

Наши специалисты могут выполнить оптимизацию комплектации и изделий заказчика на предмет снижения цены комплектации, доступности компонентов, а также технологичности изготовления изделий. Оптимизация технологичности изделий позволяет значительно снизить сроки производства одного изделия, а также снизить стоимость изготовления конечных изделий.

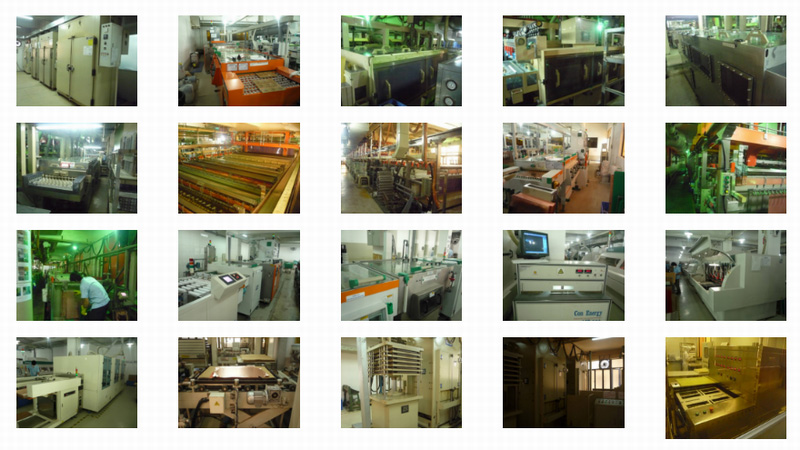

Собственное производство в России

- поверхностный (SMD) монтаж на автоматическом оборудовании;
- выводной монтаж высококвалифицированными монтажниками;
- разработка и изготовление приспособлений для серийного программирования;
- программирование смонтированных печатных плат;
- изготовление межплатных шлейфов и жгутов по чертежам, эскизам или образцам на автоматическом оборудовании;
- изготовление аккумуляторных сборок с платами защиты;
- отверточная сборка высококвалифицированными сборщиками;
- полная или частичная проверка готовых изделий.

Опыт

- в проектировании печатных плат и изделий по техническим заданиям (при необходимости можем оказать помощь в их составлении);
- в разработке пластиковых корпусов, резиновых и силиконовых изделий и их производстве на зарубежных фабриках-партнёрах.

Что необходимо для заказа

Для заказа печатных плат, их монтажа, а также приспособлений для программирования необходимы файлы в исходном виде и/или пакет GERBER-файлов.
Для заказа пластиковых корпусов, резиновых и силиконовых изделий необходимы файлы с 3д-моделями.

Образцы

Возможно предварительное изготовление образцов пустых печатных плат, а также монтаж нескольких образцов плат на настольном автоматическом установщике.
При заказах пластиковых корпусов, резиновых и силиконовых изделий после изготовления литьевых форм перед запуском серии предоставляем образцы.

Заказы

Заказы принимаются в письменном виде по электронной почте.
Для отправки заявки по электронной почте нажмите сюда:

Материалы для печатных плат

  • Стеклотекстолит FR4, FR2, алюминий (применяется, в основном, для светодиодных изделий), гетинакс
  • Толщина материала 0,2...5,0 мм
  • Маска: зеленая, синяя, черная, красная, другие цвета по требованию заказчика
  • Покрытие оловянно-свинцовым припоем, бессвинцовым припоем, золотом или никелем: HAL, Soft Gold(0,025-0,4мкм), Hard Gold(0,025-0,4мкм), Gold Fingers(0,127-0,76мкм), Carbon Ink, Ni(2.54-7.6мкм)
  • Краска для маркировки: белая, желтая, черная

    Используемая технология позволяет производить высококачественные печатные платы с маской по меди до 5 класса точности.

Технические возможности

  • Количество слоев до 32
  • Минимальная ширина проводника - 0,1мм
  • Расстояние между элементами платы - 0,1мм
  • Диаметр переходного отверстия, min - 0,3мм
  • Толщина медной фольги 9, 18, 35, 70мкм
  • Маркировка (сеткография), разрешение - 0,1мм
  • Обработка контура - алмазный диск, фрезеровка, скрайбирование, штамп

    Примеры пустых печатных плат

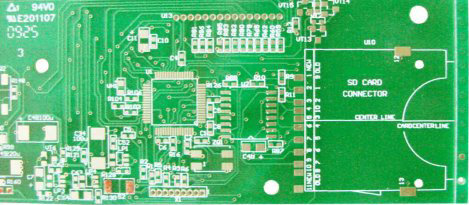

    пример двусторонней платы с маской:

    Производство печатных плат и контрактный монтаж

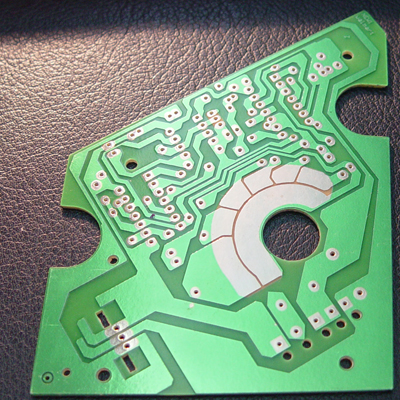

    пример односторонней платы:

    Производство печатных плат и контрактный монтаж

    примеры сложного контура плат:

    Производство печатных плат и контрактный монтаж Производство печатных плат и контрактный монтаж

    пример платы на алюминиевой основе:

    Производство печатных плат и контрактный монтаж

    Сроки производства пустых печатных плат (без доставки в Россию*)



    Количество слоев Срочное производство Стандартное производство
    1-2 слоя 24 часа 5 дней
    4 слоя 48 часов 6 дней
    6 слоев 48 часов 7 дней
    8 слоев 48 часов 8 дней
    10 слоев 60 часов 10 дней
    12-14 слоев 144 часов 10 дней
    16-32 слоев зависит от сложности
    * Доставка с таможней занимают 7-10 рабочих дней в сборном грузе.
