Cамовосстанавливающиеся предохранители (PTC - термисторы)

Самовосстанавливающиеся предохранители серии RHEF (30V, 16V)

Полимерные устройства серии RHEF с положительным температурным коэффициентом (PPTC), широко известные как самовосстанавливающиеся предохранители серии RHEF, (polyfuse или PolySwitch) являются пассивными электронными компонентами, используемыми для защиты от перегрузки по току неисправностей в электронных схемах. Самовосстанавливающиеся предохранители серии RHEF похожи по функциям на PTC термисторы в некоторых ситуациях, но работают на механических изменениях, а не изменениях носителей заряда в полупроводниках. Самовосстанавливающиеся предохранители серии RHEF достигают высокого сопротивления с низким током удержания в аварийных условиях и циклично возвращаются обратно в проводящее состояние после отключения тока, действуя больше как автоматические выключатели, позволяют схеме снова функционировать без открытия корпуса защищаемого прибора или замены чего либо.

Когда ток, текущий через устройство (которое имеет малое сопротивление во включенном состоянии), превышает предельное значение тока, самовосстанавливающийся предохранитель серии RHEF разогревается выше пороговой температуры, электрическое сопротивление самовосстанавливающегося предохранителя серии RHEF резко возрастает на несколько порядков, и самовосстанавливающийся предохранитель серии RHEF переключается в состояние, в котором сопротивление будет, как правило, сотни и тысячи Ом. Ток затем снижается из-за отключения напряжения источника питания. Номинальный ток отключения самовосстанавливающегося предохранителя серии RHEF может быть от 0.5 А до 15 А

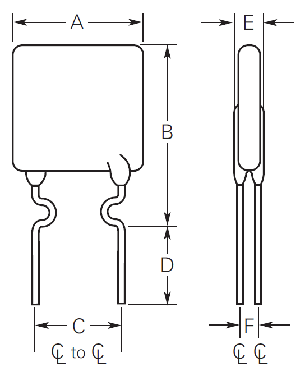

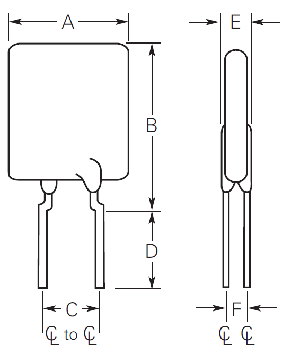

Рис. 8	Рис. 10	Рис. 12	Рис. 13

код	Марка	I_h	I_t	V_max	I_max	PD_Typ	Max Time-to-trip		r_min	R_MAX	R1_MAX	Размеры выводов	A	B	C		D	E	F	H	J	Рис
код	Марка	(A)	(A)	(V_DC)	(DC_ADC)	(W)	(A)	(s)	(Q)	(Q)	(Q)	[mm²(AWG)]	Max	Max	Min	Max	Min	Max	Typ	Typ	Typ	Рис
130835	RHEF050	0.5	0.9	30	40	0.9	2.5	2.5	0.480	0.780	1.10	[0.205mm2 (24)]	7.4	12.7	4.3	5.8	7.6	3.0	1.2			R8, R13
130836	RHEF070	0.7	1.4	30	40	1.4	3.5	3.2	0.300	0.540	0.80	[0.205mm2 (24)]	6.9	10.8	4.3	5.8	7.6	3.0	1.2	1.24	1.2	R10, R13
130837	RHEF100	1.0	1.8	30	40	1.4	5.0	5.2	0.180	0.300	0.43	[0.205mm2 (24)]	9.7	13.6	4.3	5.8	7.6	3.0				R8, R13
130845	RHEF200	2.0	3.8	16	100	1.4	10.0	4.3	0.0450	0.07400	0.1100	[0.205mm2 (24)]	9.4	14.4	4.3	5.8	7.6	3.1				R8, R13
130846	RHEF300	3.0	6.0	16	100	3.0	15.0	5.0	0.0330	0.05300	0.0790	[0.520mm2 (20)]	8.8	13.8	4.3	5.8	7.6	3.0	1.2			R12, R13
130847	RHEF400	4.0	7.5	16	100	3.3	20.0	5.0	0.0240	0.04000	0.0600	[0.520mm2 (20)]	10.0	15.0	4.3	5.8	7.6	3.0	1.2	1.24	1.6	R12, R13
130848	RHEF450	4.5	7.8	16	100	3.6	22.5	3.0	0.0220	0.03600	0.0540	[0.520mm2 (20)]	10.4	15.6	4.3	5.8	7.6	3.0	1.2	1.24	1.6	R12, R13
130849	RHEF550	5.5	10.0	16	100	3.5	27.5	6.0	0.0150	0.02500	0.0370	[0.520mm2 (20)]	11.2	18.9	4.3	5.8	7.6	3.0	1.2			R12, R13
130850	RHEF600	6.0	10.8	16	100	4.1	30.0	5.0	0.0130	0.02150	0.0320	[0.520mm2 (20)]	11.2	21.0	4.3	5.8	7.6	3.0	1.2	1.24	1.7	R12, R13
130851	RHEF650	6.5	12.0	16	100	4.1	32.5	5.5	0.0110	0.01750	0.0260	[0.520mm2 (20)]	12.7	22.2	4.3	5.8	7.6	3.0	1.2	1.24	1.8	R12, R13
130852	RHEF700	7.0	13.0	16	100	4.0	35.0	7.0	0.0100	0.01640	0.0250	[0.520mm2 (20)]	14.0	21.9	4.3	5.8	7.6	3.0	1.2			R12, R13
130853	RHEF750	7.5	13.1	16	100	4.5	37.5	7.0	0.0094	0.01530	0.0220	[0.520mm2 (20)]	14.0	23.5	4.3	5.8	7.6	3.0	1.2	1.24	2.0	R12, R13
130854	RHEF800	8.0	15.0	16	100	4.2	40.0	8.0	0.0080	0.01350	0.0200	[0.520mm2 (20)]	16.5	22.5	4.3	5.8	7.6	3.0	1.2			R12, R13
130855	RHEF900	9.0	16.5	16	100	5.0	45.0	10.0	0.0074	0.01200	0.0170	[0.520mm2 (20)]	16.5	25.7	4.3	5.8	7.6	3.0	1.2			R12, R13
130856	RHEF1000	10.0	18.5	16	100	5.3	50.0	9.0	0.0062	0.01050	0.0150	[0.520mm2 (20)]	17.5	26.5	9.4	10.9	7.6	3.0	1.2	1.24	1.5	R12, R13
130857	RHEF1100	11.0	20.0	16	100	5.5	55.0	11.0	0.0055	0.00900	0.0130	[0.520mm2 (20)]	21.0	26.1	9.4	10.9	7.6	3.0	1.2			R12, R13
130858	RHEF1300	13.0	24.0	16	100	6.9	65.0	13.0	0.0041	0.00690	0.0100	[0.823mm2 (18)]	23.5	28.7	9.4	10.9	7.6	3.6	1.4	1.45	1.9	R12, R13
130859	RHEF1400	14.0	27.0	16	100	6.9	70.0	13.0	0.0030	0.00600	0.0090	[0.823mm2 (18)]	23.5	28.6	9.4	10.9	7.6	3.6	1.4			R12, R13
130860	RHEF1500	15.0	28.0	16	100	7.0	75.0	20.0	0.0032	0.00613	0.0092	[0.823mm2 (18)]	23.5	28.7	9.4	10.9	7.6	3.6	1.4	1.45	1.9	R12, R13

ПРИМЕЧАНИЕ:
I hold = ток удержания: максимальный ток, проходящий через устройство без отключения при 20°C
I trip = ток срабатывания: минимальный ток, при котором устройство будет срабатывать при 20°C
Vmax = максимальное напряжение, которое устройство может выдержать без повреждения при номинальном токе (I макс)
I max = максимальный ток, который устройство может выдержать без повреждения при номинальном напряжении (Vmax)
Pd = мощность, рассеиваемая устройством, когда отключенном состоянии при 20°C
R min = минимальное сопротивление устройства в начальном (запаянном) состоянии
R1 max = максимальное сопротивление устройства при 20°С, измеренное через один час после отключения в течение 20 секунд.

Внимание: эксплуатация устройства вне указанного диапазона может привести к его повреждению и возможной электрической дуге и пламени!
Технические характеристики могут быть изменены без предварительного уведомления
