Самовосстанавливающиеся предохранители серий VTD/VLD (12...16V)
|
|
Самовосстанавливающиеся предохранители серий VTD/VLD предназначены для использования внутри аккумуляторных сборок.
Самовосстанавливающиеся предохранители серий VTD/VLD представляют собой полимерные устройства с положительным температурным коэффициентом (PPTC), широко известные как самовосстанавливающиеся предохранители серий VTD/VLD, (polyfuse или PolySwitch) и являются пассивными электронными компонентами, используемыми для защиты от перегрузки по току неисправностей в электронных схемах. Самовосстанавливающиеся предохранители серий VTD/VLD похожи по функциям на PTC термисторы в некоторых ситуациях, но работают на механических изменениях, а не изменениях носителей заряда в полупроводниках. Самовосстанавливающиеся предохранители серий VTD/VLD достигают высокого сопротивления с низким током удержания в аварийных условиях и циклично возвращаются обратно в проводящее состояние после отключения тока, действуя больше как автоматические выключатели, позволяют схеме снова функционировать без открытия корпуса защищаемого прибора или замены чего либо. Когда ток, текущий через устройство (которое имеет малое сопротивление во включенном состоянии), превышает предельное значение тока, самовосстанавливающийся предохранитель серий VTD/VLD разогревается выше пороговой температуры, электрическое сопротивление самовосстанавливающегося предохранителя серий VTD/VLD резко возрастает на несколько порядков, и самовосстанавливающийся предохранитель серий VTD/VLD переключается в состояние, в котором сопротивление будет, как правило, сотни и тысячи Ом. Ток затем снижается из-за отключения напряжения источника питания. Номинальный ток отключения самовосстанавливающегося предохранителя серий VTD/VLD может быть от 1,7А до 2,4 А |
| 130990 |
VTD170 |
1.7 |
3.4 |
16 |
100 |
1.4 |
8.5 |
3 |
0.03 |
0.052 |
0.105 |
| 130991 |
VTD170XS |
1.7 |
3.4 |
16 |
100 |
1.4 |
8.5 |
3 |
0.03 |
0.052 |
0.105 |
| 130992 |
VTD170XSD |
1.7 |
3.4 |
16 |
100 |
1.4 |
8.5 |
5 |
0.03 |
0.052 |
0.105 |
| 130993 |
VTD175 |
1.75 |
3.8 |
16 |
100 |
1.4 |
9 |
3 |
0.025 |
0.045 |
0.09 |
| 130994 |
VTD175S |
1.75 |
3.8 |
16 |
100 |
1.4 |
9 |
3 |
0.025 |
0.045 |
0.09 |
| 130995 |
VTD175L |
1.75 |
3.8 |
16 |
100 |
1.4 |
9 |
3 |
0.025 |
0.045 |
0.09 |
| 130996 |
VTD175XL |
1.75 |
3.8 |
16 |
100 |
1.4 |
8.75 |
5 |
0.029 |
0.051 |
0.102 |
| 130997 |
VTD175EL |
1.75 |
3.6 |
16 |
100 |
1.4 |
8.75 |
2 |
0.029 |
0.051 |
0.102 |
| 130998 |
VTD200 |
2.0 |
4.5 |
16 |
100 |
1.5 |
10 |
4 |
0.021 |
0.039 |
0.08 |
| 130999 |
VTD200S |
2.0 |
4.5 |
16 |
100 |
1.5 |
10 |
4 |
0.021 |
0.039 |
0.08 |
| 131000 |
VTD210 |
2.1 |
4.7 |
16 |
100 |
1.5 |
10 |
5 |
0.018 |
0.03 |
0.06 |
| 131001 |
VTD210S |
2.1 |
4.7 |
16 |
100 |
1.5 |
10 |
5 |
0.018 |
0.03 |
0.06 |
| 131002 |
VTD210SS |
2.1 |
4.7 |
16 |
100 |
1.5 |
10 |
5 |
0.018 |
0.03 |
0.06 |
| 131003 |
VTD210L |
2.1 |
4.7 |
16 |
100 |
1.5 |
10 |
5 |
0.018 |
0.03 |
0.06 |
| 131004 |
VTD210LS |
2.1 |
4.7 |
16 |
100 |
1.5 |
10 |
5 |
0.018 |
0.03 |
0.06 |
| 131005 |
VTD210NS |
2.1 |
4.7 |
16 |
100 |
1.5 |
10 |
5 |
0.018 |
0.03 |
0.06 |
| 131006 |
VTD210N |
2.1 |
4.7 |
16 |
100 |
1.5 |
10 |
5 |
0.018 |
0.03 |
0.06 |
| 131007 |
VTD210NL |
2.1 |
4.7 |
16 |
100 |
1.5 |
10 |
5 |
0.018 |
0.035 |
0.065 |
| 131008 |
VTD240 |
2.4 |
5.4 |
16 |
100 |
1.5 |
12 |
4 |
0.015 |
0.026 |
0.052 |
| 131009 |
VLD170 |
1.7 |
1.1 |
12 |
100 |
1.4 |
8.5 |
5 |
0.018 |
0.032 |
0.064 |
| 131010 |
VLD175L |
1 75 |
4.2 |
12 |
100 |
1.4 |
8.75 |
5 |
1.017 |
0.031 |
0.062 |
| 131011 |
VLD175XL |
1.75 |
4.2 |
12 |
100 |
1.4 |
8.75 |
5 |
0.017 |
0.031 |
0.062 |
| 131012 |
VLD230 |
2.3 |
5.0 |
12 |
100 |
2.5 |
10 |
5 |
0.012 |
0.018 |
0.036 |

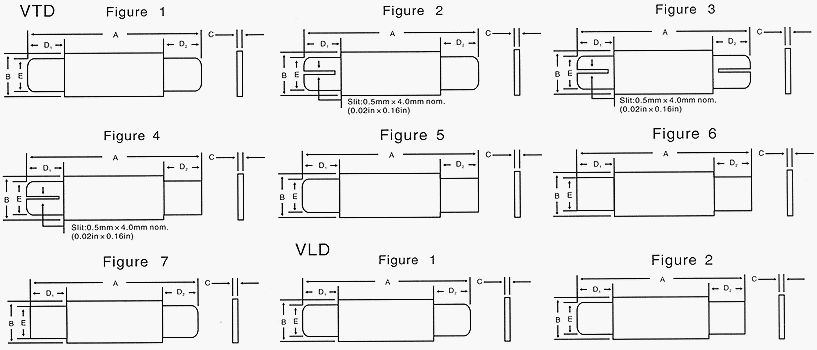

| 130990 |
VTD170 |
15.4 |
17.5 |
7 |
7.4 |
0.8 |
4 |
6.2 |
4 |
6.2 |
3.9 |
4.1 |
1 |
| 130991 |
VTD170XS |
20.9 |
22.9 |
4.9 |
5.3 |
0.8 |
4 |
3.6 |
4 |
8.6 |
3.9 |
4.1 |
2 |
| 130992 |
VTD170XSD |
18.3 |
20.3 |
1 9 |
5.3 |
0.8 |
6 |
8.6 |
6 |
6 |
3.9 |
4.1 |
4 |
| 130993 |
VTD175 |
20.9 |
22.2 |
3.5 |
3.8 |
0.8 |
4 |
5 |
4 |
5 |
2.9 |
3.1 |
1 |
| 130994 |
VTD175S |
20.9 |
22.2 |
3.5 |
3.8 |
9 8 |
4 |
5 |
4 |
5 |
2.9 |
3.1 |
2 |
| 130995 |
VTD175L |
26 |
28 |
3.5 |
3.8 |
0.8 |
6 |
- |
6 |
- |
2.9 |
3.1 |
1 |
| 130996 |
VTD175XL |
25.5 |
28.2 |
3.5 |
3.9 |
0.8 |
3 7 |
10.3 |
8.7 |
7.3 |
2.4 |
2.6 |
5 |
| 130997 |
VTD175EL |
38.8 |
41.2 |
3.5 |
3.9 |
0.8 |
18.7 |
20.3 |
8.7 |
1 0.3 |
2.4 |
2.6 |
7 |
| 130998 |
VTD200 |
20.9 |
23.1 |
3.8 |
4.3 |
0.8 |
4 |
5 |
4 |
5 |
2.9 |
3.1 |
1 |
| 130999 |
VTD200S |
20.9 |
23.1 |
3.8 |
4.3 |
0.8 |
4 |
5 |
4 |
5 |
2.9 |
3.1 |
2 |
| 131000 |
VTD210 |
20.9 |
23.1 |
4.9 |
5.3 |
0.8 |
4.1 |
5.8 |
4.1 |
5.8 |
3.9 |
4.1 |
1 |
| 131001 |
VTD210S |
20.9 |
23.1 |
4.9 |
5.3 |
0.8 |
4.1 |
5.8 |
4.1 |
5.8 |
3.9 |
4.1 |
2 |
| 131002 |
VTD210SS |
20.9 |
23.1 |
4.9 |
5.3 |
0.8 |
4.1 |
5.8 |
4.1 |
5.8 |
3.9 |
4.1 |
3 |
| 131003 |
VTD210L |
24 |
26 |
4.9 |
5.3 |
0.8 |
5 |
7.1 |
5 |
7.1 |
3.9 |
4.1 |
1 |
| 131004 |
VTD210LS |
24 |
26 |
4.9 |
5.3 |
0.8 |
5 |
7.1 |
5 |
7.1 |
3.9 |
4.1 |
2 |
| 131005 |
VTD210NS |
26 |
28 |
3.5 |
3.8 |
0.8 |
4.1 |
6 |
4.1 |
3 |
2.9 |
3.1 |
2 |
| 131006 |
VTD210N |
20.9 |
22.2 |
3.5 |
3.7 |
0.8 |
4 |
- |
4 |
- |
2.9 |
3.1 |
1 |
| 131007 |
VTD210NL |
70.5 |
71.5 |
3.8 |
4.3 |
0.8 |
25 |
- |
25 |
- |
2.9 |
3.1 |
6 |
| 131008 |
VTD240 |
24.2 |
26.2 |
4.9 |
5.3 |
0.8 |
5 |
5.7 |
5 |
5.7 |
3.9 |
4.1 |
1 |
| 131009 |
VLD170 |
20.8 |
23.2 |
3.5 |
3.9 |
0.8 |
4.5 |
6.5 |
4.5 |
6.5 |
2.4 |
2.6 |
1 |
| 131010 |
VLD175L |
29.3 |
31.7 |
2.9 |
3.3 |
0.8 |
5.2 |
6.8 |
10 |
12.5 |
2.4 |
2.6 |
2 |
| 131011 |
VLD175XL |
25.5 |
28.2 |
3.5 |
3.9 |
0.8 |
8.7 |
10.3 |
5.7 |
7.3 |
2.4 |
2.6 |
1 |
| 131012 |
VLD230 |
20.9 |
23.1 |
4.9 |
5.3 |
0.8 |
4.1 |
5.8 |
4.1 |
5.8 |
3.9 |
4.1 |
1 |
 |
ПРИМЕЧАНИЕ:
I hold = ток удержания: максимальный ток, проходящий через устройство без отключения при 20°C
I trip = ток срабатывания: минимальный ток, при котором устройство будет срабатывать при 20°C
Vmax = максимальное напряжение, которое устройство может выдержать без повреждения при номинальном токе (I макс)
I max = максимальный ток, который устройство может выдержать без повреждения при номинальном напряжении (Vmax)
Pd = мощность, рассеиваемая устройством, когда отключенном состоянии при 20°C
R min = минимальное сопротивление устройства в начальном (запаянном) состоянии
R1 max = максимальное сопротивление устройства при 20°С, измеренное через один час после отключения в течение 20 секунд.
Внимание: эксплуатация устройства вне указанного диапазона может привести к его повреждению и возможной электрической дуге и пламени!
Технические характеристики могут быть изменены без предварительного уведомления |
|
|
|
|
