Фотопрерыватели

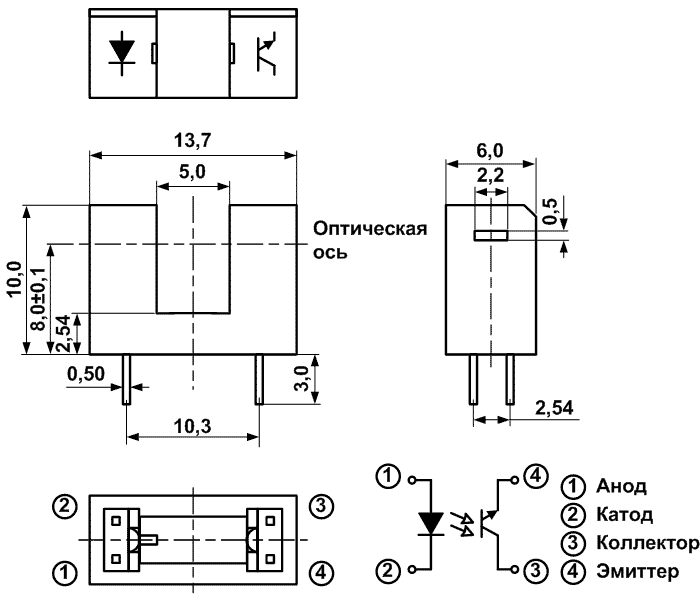

PTIR-802F

Абсолютные предельные параметры (при Ta=25°C)

Вход
Рассеиваемая мощностьPd75мВт
Обратное напряжениеVR6В
Прямой токIF50мA
Пиковый прямой ток (tw=100 мкс.T=10 мс)IFP1A
Выход
Мощность рассеяния коллектораPC75мВт
Ток коллектораIC20мA
Напряжение коллектор-эмиттерVCEO35В
Напряжение эмиттер-коллекторVECO6В

Рабочая температураTopr-25...+85°C
Температура храненияTstg-40...+85°C
Температура пайки (t=5 сек)Tsol260°C

Электрические оптические характеристики (при Ta=25°C)

ПараметрСимволУсловиеMin.Тип.Max.Ед.
Вход
Прямое напряжениеVFIF=20мА 1,251,4мВ
Обратный токIRVR=5В -10мкА
Выход
Темновой токIDVCE=10В -100нА
Длина волны при пиковой чувствительностиlpIF=10мА-940-нм
Напряжение насыщения коллектор-эмиттерVCE(sat)IC=0,25мA
IF=10мA
--0,4B
Световой токILVCE=5В
IF=10мA
0,525мА
Скорость
Время нарастания
Время спада
TR
TF
IFP=20мA
VCE=5В
RL=1000 Ом
 15
15
 мкс
мкс
