| Фотопрерыватели |

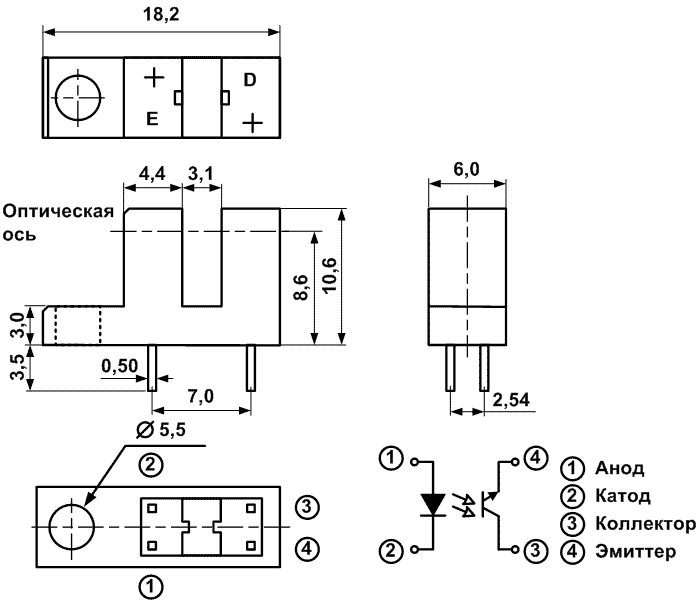

PTIR-903F
|
Абсолютные предельные параметры (при Ta=25°C)
| Вход |
| Рассеиваемая мощность | Pd | 75 | мВт |
| Обратное напряжение | VR | 5 | В |
| Прямой ток | IF | 50 | мA |
| Пиковый прямой ток (tw=100 мкс.T=10 мс) | IFP | 1 | A |
| Выход |
| Мощность рассеяния коллектора | PC | 100 | мВт |
| Ток коллектора | IC | 20 | мA |
| Напряжение коллектор-эмиттер | VCEO | 30 | В |
| Напряжение эмиттер-коллектор | VECO | 5 | В |
| |
| Рабочая температура | Topr | -25...+85 | °C |
| Температура хранения | Tstg | -40...+85 | °C |
| Температура пайки (t=5 сек) | Tsol | 260 | °C |
Электрические оптические характеристики (при Ta=25°C)
| Параметр | Символ | Условие | Min. | Тип. | Max. | Ед. |
| Вход |
| Прямое напряжение | VF | IF=20мА | | 1,2 | 1,5 | мВ |
| Обратный ток | IR | VR=5В | | - | 10 | мкА |
| Выход |
| Темновой ток | ID | VCE=10В | | - | 100 | нА |
| Длина волны при пиковой чувствительности | lp | IF=10мА | - | 940 | - | нм |
| Напряжение насыщения коллектор-эмиттер | VCE(sat) | IC=0,25мA
IF=10мA | - | - | 0,4 | B |
| Световой ток | IL | VCE=5В
IF=10мA | 0,5 | - | 5 | мА |
| Скорость |
Время нарастания
Время спада | TR
TF | IFP=20мA
VCE=5В
RL=1000 Ом | | 15
20 | | мкс
мкс |
|
|
|
|
|
|
