| Фотопрерыватели |

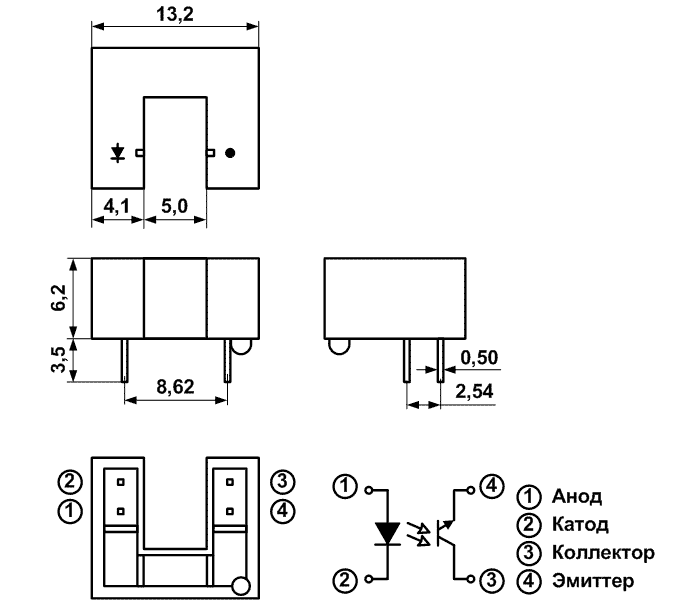

PTIR-912F
|
Абсолютные предельные параметры (при Ta=25°C)
| Вход |
| Рассеиваемая мощность |
Pd |
75 |
мВт |
| Обратное напряжение |
VR |
5 |
В |
| Прямой ток |
IF |
50 |
мA |
| Пиковый прямой ток (tw=100 мкс.T=10 мс) |
IFP |
1 |
A |
| Выход |
| Мощность рассеяния коллектора |
PC |
100 |
мВт |
| Ток коллектора |
IC |
20 |
мA |
| Напряжение коллектор-эмиттер |
VCEO |
30 |
В |
| Напряжение эмиттер-коллектор |
VECO |
5 |
В |
| |
| Рабочая температура |
Topr |
-25...+85 |
°C |
| Температура хранения |
Tstg |
-40...+85 |
°C |
| Температура пайки (t=5 сек) |
Tsol |
260 |
°C |
Электрические оптические характеристики (при Ta=25°C)
| Параметр |
Символ |
Условие |
Min. |
Тип. |
Max. |
Ед. |
| Вход |
| Прямое напряжение |
VF |
IF=20мА |
|
1,2 |
1,5 |
мВ |
| Обратный ток |
IR |
VR=5В |
|
- |
10 |
мкА |
| Выход |
| Темновой ток |
ID |
VCE=10В |
|
- |
100 |
нА |
| Длина волны при пиковой чувствительности |
lp |
IF=10мА |
- |
940 |
- |
нм |
| Напряжение насыщения коллектор-эмиттер |
VCE(sat) |
IC=0,25мA
IF=10мA |
- |
- |
0,4 |
B |
| Световой ток |
IL |
VCE=5В
IF=10мA |
0,5 |
- |
5 |
мА |
| Скорость |
Время нарастания
Время спада |
TR
TF |
IFP=20мA
VCE=5В
RL=1000 Ом |
|
15
20 |
|
мкс
мкс |
|
|
|
|
|
|
