| Источники питания |
|
Источники питания / D серия /

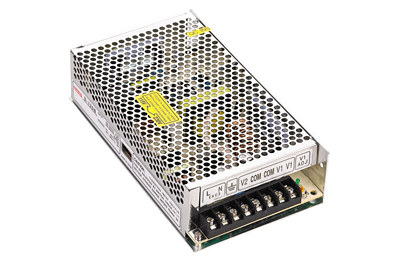

D-120W серия: источники питания встраиваемые
 |
Особенности:
- AC диапазон входного напряжения выбирается переключателем
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки / перенапряжения
- Светодиодный индикатор включения
- 2 года гарантии |
|
Модель |
D-120A |
D-120B |
D-120C |
Выходные
характеристики |
Напряжение постоянного тока |
CH1: 5V |
CH2: 12V |
CH1: 5V |
CH2: 24V |
CH1: 12V |
CH2: 24V |
| Допустимое отклонение напряжения |
±2% |
+5%~-8% |
±3% |
+6%~-8% |
±3% |
+7%~-8% |
| Номинальный ток |
12A |
5A |
6A |
4A |
5A |
2.5A |
| Ток |
2~12A |
0.5~5A |
1~6A |
0.4~4A |
1~5A |
0.4~2.5A |
| Номинальная мощность |
120W |
126W |
120W |
| Пульсация и шум |
80mvp-p |
120mvp-p |
80mvp-p |
150mvp-p |
120mvp-p |
150mvp-p |
Диапазон напряжения
постоянного тока |
CH1: -9%~+10% |
Входные
характеристики |
Диапазон напряжения |
90~132VAC / 180~264VAC (выбирается переключателем), 255~373VDC |
| Частота |
47~63HZ |
| Переменный ток |
2.8A / 115VAC, 1.6A / 230VAC |
|
Эффективность |
78% |
80% |
81% |
| Пусковой ток |
Ток при холодном запуске 25A/115VAC, 50A/230VAC |
|
Ток утечки |
< 3.5mA/240VAC |
| Защита |
Перегрузка |
При номинальной мощности 110%~150 стартует защита от перегрузки |
|
восстановление после перезапуска |
| Перенапряжение |
CH1: 115~135% |
|
восстановление после перезапуска |
| Окружающая среда |
Рабочая температура,
влажность |
-10°C~+60, 20%~90%RH |
Температура хранения,
влажность |
-20°C~+85, 10%~95%RH без конденсата |
| Противостояние вибрации |
10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей |
| Безопасность |
Напряжение пробоя |
I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|
Сопротивление изоляции |
I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC |
| Стандарты |
Стандарт безопасности |
UL1012 |
| EMC стандарт |
EN55022, CLASS A |
| Другое |
Размеры |
199*110*50мм (L*W*H) |
|
Вес / Упаковка |
0.85кг /24 шт. / 21кг / 0.043м3/1.51куб. фут |
|
Примечания |
1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12"
витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки. |
|
|
|
|
