Источники питания

Источники питания / D серия /

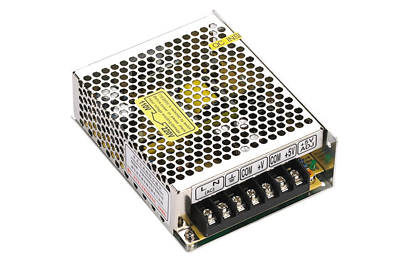

D-30W серия: источники питания встраиваемые

Особенности:
- AC диапазон входного напряжения выбирается переключателем
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки
- Светодиодный индикатор включения
- 2 года гарантии
Модель
D-30A
D-30B
D-30C
Выходные
характеристики
Напряжение постоянного тока CH1: 5V CH2: 12V CH1: 5V CH2: 24V CH1: 12V CH2: 24V
Допустимое отклонение напряжения ±2% +3%~-7% ±2% +4%~-6% ±2% +5%~-7%
Номинальный ток 4A 1A 2.2A 1A 1A 1A
Ток 0.5~4A 0.2~1A 0.4~2.2A 0.1~1A 0.3~1A 0.1~1A
Номинальная мощность 32W 35W 36W
Пульсация и шум 80mvp-p 100mvp-p 80mvp-p 120mvp-p 100mvp-p 120mvp-p
Диапазон напряжения
постоянного тока
CH1: -9%~+10%
Входные
характеристики
Диапазон напряжения 90~132VAC / 180~264VAC (выбирается переключателем), 255~373VDC
Частота 47~63HZ
Переменный ток 0.8A/115VAC, 0.45A/230VAC
Эффективность 73% 75% 77%
Пусковой ток Ток при холодном запуске 18A/115VAC, 36A/230VAC
Ток утечки < 2mA/240VAC
Защита Перегрузка При номинальной мощности 110%~150 стартует защита от перегрузки
автоматическое восстановление после отказа
Окружающая среда Рабочая температура,
влажность
-10°C~+60, 20%~90%RH
Температура хранения,
влажность
-20°C~+85, 10%~95%RH без конденсата
Противостояние вибрации 10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей
Безопасность Напряжение пробоя I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
Сопротивление изоляции I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC
Стандарты Стандарт безопасности UL1012
EMC стандарт EN55022, CLASS A
Другое Размеры 129*98*38мм (L*W*H)
Вес / Упаковка 0.4кг /45 шт. / 19кг / 0.034м3/1.2куб. фут
Примечания 1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12" витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки.
