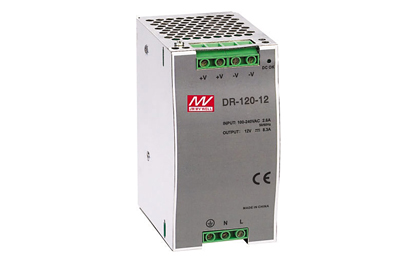

DR-120W серия: источники питания на DIN-рельс

Особенности:
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки / перенапряжения
- Охлаждение естественной конвекцией
- Может быть установлен на DIN-рейке: TS-35/7.5 или TS-35/15
- Светодиодный индикатор включения
- 2 года гарантии

Модель
DR-120-12
DR-120-24
DR-120-48
Выходные
характеристики
Напряжение постоянного тока 12V 24V 48V
Допустимое отклонение напряжения ±2% ±1% ±1%
Номинальный ток 8.3A 5A 2.5A
Ток 0~8.3A 0~5A 0~2.5A
Номинальная мощность 99.6W 120W 120W
Пульсация и шум 100mvp-p 120mvp-p 150mvp-p
Диапазон напряжения
постоянного тока
-9%~+10% ±10% ±10%
Входные
характеристики
Диапазон напряжения 90~264VAC, 127~373VDC
Частота 47~63HZ
Переменный ток 2.6A/110VAC, 1.6A/220VAC
Эффективность 82% 84% 85%
Пусковой ток Ток при холодном запуске  25A/110VAC, 45A/220VAC
Ток утечки < 1mA/240VAC
Защита Перегрузка При номинальной выходной мощности 105%~135%  стартует защита от перегрузки
автоматическое восстановление после отказа
Перенапряжение 15.6~17.8V 30.6~33.2V 54.8~56.6V
восстановление после перезапуска
Окружающая среда Рабочая температура,
влажность
-20°C~+60, 20%~90%RH
Температура хранения,
влажность
-40°C~+85, 10%~95%RH без конденсата
Противостояние вибрации 10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей
Безопасность Напряжение пробоя I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
Сопротивление изоляции I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC
Стандарты Стандарт безопасности UL1012
EMC стандарт EN55022, CLASS A
Другое Размеры 65.5*125.2*100мм (L*W*H)
Вес / Упаковка 0.8кг /20 шт. / 17кг / 0.046м3/1.64куб. фут
Примечания 1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12" витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки.
