Источники питания

Источники питания / DR серия /

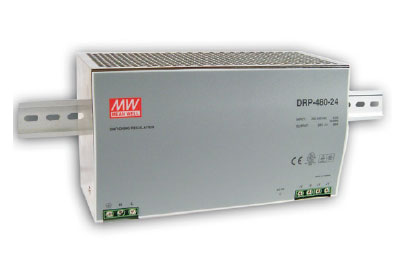

DR-480W серия: источники питания на DIN-рельс

Особенности:
- AC диапазон входного напряжения выбирается переключателем
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки / перенапряжения / от перегрева
- Охлаждение естественной конвекцией
- Может быть установлен на DIN-рейке: TS-35/7.5 или TS-35/15
- 3 года гарантии

Модель DR-480-24 DR-480-48
Выходные
характеристики
Напряжение постоянного тока 24V 48V
  Допустимое отклонение напряжения ±1% ±1%
  Номинальный ток 20A 10A
  Ток 0~20A 0~10A
  Номинальная мощность 480W 480W
  Пульсация и шум 120mvp-p 120mVp-p
Входные
характеристики
Диапазон напряжения 90~132VAC/180~264VAC, 255~373VDC
Частота 47~63HZ
Переменный ток 2.8A/110VAC, 1.4A/220VAC
Эффективность 85% 86%
Пусковой ток Ток при холодном запуске  27A/110VAC, 45A/220VAC
Ток утечки < 3.5mA/240VAC
Защита Перегрузка При номинальной выходной мощности 105%~135%  стартует защита от перегрузки
автоматическое восстановление после отказа
Перенапряжение 30.6~33.2V 54.8~56.6V
восстановление после перезапуска
Перегрев TSW1 при повышении температуры на радиаторе силового транзистора до >105 °C ±5 °C, срабатывает температурная защита
авто-восстановление
Окружающая среда Рабочая температура,
влажность
-20°C~+60, 20%~90%RH
Температура хранения,
влажность
-40°C~+85, 10%~95%RH без конденсата
Противостояние вибрации 10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей
Безопасность Напряжение пробоя I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
Сопротивление изоляции I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC
Стандарты EMC стандарт EN55022, CLASS B
Другое Размеры 227*125.2*100мм (L*W*H)
Вес / Упаковка 2.4кг / 6 шт. / 15кг / 1.75куб. фут
Примечания 1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12" витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки.
