Источники питания / DR серия /

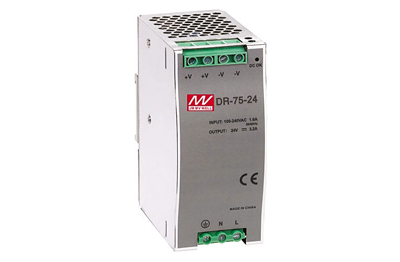

DR-75W серия: источники питания на DIN-рельс
 |
Особенности:
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки / перенапряжения
- Охлаждение естественной конвекцией
- Может быть установлен на DIN-рейке: TS-35/7.5 или TS-35/15
- Светодиодный индикатор включения
- 2 года гарантии |
|
Модель |
DR-75-12 |
DR-75-24 |
DR-75-48 |
Выходные
характеристики |
Напряжение постоянного тока |
12V |
24V |
48V |
| Допустимое отклонение напряжения |
±2% |
±1% |
±1% |
| Номинальный ток |
6.3A |
3.2A |
1.6A |
| Ток |
0~6.3A |
0~3.2A |
0~1.6A |
| Номинальная мощность |
76W |
76.8W |
76.8W |
| Пульсация и шум |
100mvp-p |
150mvp-p |
200mvp-p |
Диапазон напряжения
постоянного тока |
-9%~+10% |
±10% |
±10% |
Входные
характеристики |
Диапазон напряжения |
90~264VAC, 127~373VDC |
| Частота |
47~63HZ |
| Переменный ток |
1.6A/110VAC, 0.96A/220VAC |
|
Эффективность |
79% |
81% |
84% |
| Пусковой ток |
Ток при холодном запуске 20A/115VAC, 40A/230VAC |
|
Ток утечки |
< 1mA/240VAC |
| Защита |
Перегрузка |
При номинальной выходной мощности 110%~150% стартует защита от перегрузки |
|
автоматическое восстановление после отказа |
| Перенапряжение |
15.6~17.8V |
30.6~33.2V |
54.8~56.6V |
|
восстановление после перезапуска |
| Окружающая среда |
Рабочая температура,
влажность |
-20°C~+60, 20%~90%RH |
Температура хранения,
влажность |
-40°C~+85, 10%~95%RH без конденсата |
| Противостояние вибрации |
10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей |
| Безопасность |
Напряжение пробоя |
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|
Сопротивление изоляции |
I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC |
| Стандарты |
Стандарт безопасности |
UL1012 |
| EMC стандарт |
EN55022, CLASS A |
| Другое |
Размеры |
55.5*125.2*100мм (L*W*H) |
|
Вес / Упаковка |
0.6кг /20 шт. / 13кг / 0.046м3/1.64куб. фут |
|
Примечания |
1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12"
витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки. |
|
|
|
|
