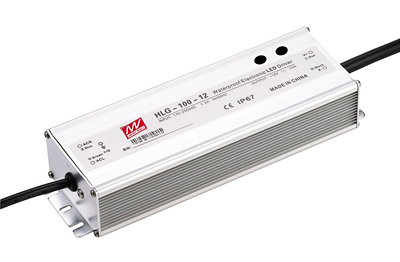

HLG-100W серия: драйверы светодиодные

Особенности:
- Встроенная коррекция коэффициента мощности
- Защита от короткого замыкания / перегрузки / перенапряжения / от перегрева
- Охлаждение естественной конвекцией
- Подходит для светодиодного освещения и движущихся знаков
- 3 года гарантии

Модель		HLG-100-12	HLG-100-20	HLG-100-24	HLG-100-36	HLG-100-48
Выходные характеристики	Напряжение постоянного тока	12V	20V	24V	36V	48V
	Область постоянного тока	6~12V	10~20V	12~24V	18~36V	24~48V
	Номинальный ток	5A	4.8A	4A	2.65A	2A
	Номинальная мощность	60W	96W	96W	95.4W	96W
	Пульсация и шум	150mvp-p	150mvp-p	150mvp-p	200mvp-p	200mvp-p
	Диапазон напряжения ADJ	10.8~13V	17~22V	22~27V	33~40V	43~53V
	Диапазон тока ADJ	Может регулироваться внутренним потенциометром или через выходной кабель
		3~5A	3~4.8A	2.5~4A	1.7~2.65A	1.2~2A
Входные характеристики	Диапазон напряжения	90~264VAC, 47~63HZ , 127~370VDC
	Переменный ток	1.2A/115VAC, 0.55A/230VAC
	Power factor	PF>0.95/230VAC,PF>0.98/115VAC стартует защита от перегрузки
	Эффективность	90%	93%	93%	93%	93%
	Пусковой ток	Ток при холодном запуске 35A/115VAC, 75A/230VAC
	Ток утечки	< 0.75mA/240VAC
Защита	Перегрузка	95%~108%
	Перегрузка	автоматическое восстановление после отказа
	Короткое замыкание	кратковременно, восстанавливается автоматически после отказа
	Перенапряжение	14~17V	23~27V	28~34V	41~46V	54~60V
	Перегрев	100°C±10°C (RTH2)
Окружающая среда	Рабочая температура, влажность	-20°C~+60, 20%~90%RH
	Температура хранения, влажность	-40°C~+85, 10%~95%RH без конденсата
	Противостояние вибрации	10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей
Безопасность	Напряжение пробоя	I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
Безопасность	Сопротивление изоляции	I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC
Стандарты	Стандарт безопасности	UL1310 CLASS2,TUV EN61347-1,EN61347-2-13, IP65
Стандарты	EMC стандарт	EN55015, EN61000-3-2 Class C (>60% загрузка): EN61000-3-3
Другое	Размеры	2236939мм (LWH)
Другое	Вес / Упаковка	1кг /20 шт. / 21кг / 0.03м³/1.07куб. фут
Примечания	1. Все упомянутые параметры измерены при входном напряжении 230VAC, номинальной нагрузке и 25°C температуры окружающей среды. 2. Пульсация и шум измерены при 20MHz с помощью 12" витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор. 3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки.
