Источники питания

Источники питания / HLG серия /

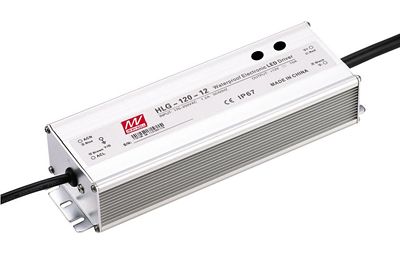

HLG-120W серия: драйверы светодиодные

Особенности:
- Встроенная коррекция коэффициента мощности
- Защита от короткого замыкания / перегрузки / перенапряжения / от перегрева
- Охлаждение естественной конвекцией
- Подходит для светодиодного освещения и движущихся знаков
- 3 года гарантии

Модель
HLG-120-12
HLG-120-20
HLG-120-24
HLG-120-36
HLG-120-48
Выходные
характеристики
Напряжение постоянного тока 12V 20V 24V 36V 48V
Область постоянного тока 6~12V 10~20V 12~24V 18~36V 24~48V
Номинальный ток 10A 6A 5A 3.4A 2.5A
Номинальная мощность 120W 120W 120W 122.4W 120W
Пульсация и шум 150mvp-p 150mvp-p 150mvp-p 200mvp-p 200mvp-p
Диапазон напряжения ADJ 10.8~13.5V 17~22V 22~27V 33~40V 43~53V
Диапазон тока ADJ Может регулироваться внутренним потенциометром или через выходной кабель
  5~10A 3~6A 2.5~5A 1.7~3.4A 1.2~2.5A
Входные
характеристики
Диапазон напряжения 90~264VAC, 47~63HZ , 127~370VDC
Переменный ток 1.4A/115VAC, 0.6A/230VAC
Power factor PF>0.95/230VAC,PF>0.98/115VAC стартует защита от перегрузки
Эффективность 90% 93% 93% 93% 93%
Пусковой ток Ток при холодном запуске 35A/115VAC, 75A/230VAC
Ток утечки < 0.75mA/240VAC
Защита Перегрузка 95%~108%
автоматическое восстановление после отказа
Короткое замыкание кратковременно, восстанавливается автоматически после отказа
Перенапряжение 14~17V 23~27V 28~34V 41~46V 54~60V
Перегрев 100°C±10°C (RTH2)
Окружающая среда Рабочая температура,
влажность
-20°C~+60, 20%~90%RH
Температура хранения,
влажность
-40°C~+85, 10%~95%RH без конденсата
Противостояние вибрации 10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей
Безопасность Напряжение пробоя I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
Сопротивление изоляции I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC
Стандарты Стандарт безопасности UL1310 CLASS2,TUV EN61347-1,EN61347-2-13, IP65
EMC стандарт EN55015, EN61000-3-2 Class C (>60% загрузка): EN61000-3-3
Другое Размеры 223*69*39мм (L*W*H)
Вес / Упаковка 1кг /20 шт. / 21кг / 0.03м3/1.07куб. фут
Примечания 1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12" витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки.
