| Источники питания |
|
Источники питания / HLG серия /

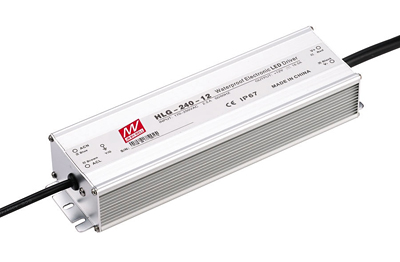

HLG-240W серия: драйверы светодиодные
 |
Особенности:
- Встроенная коррекция коэффициента мощности
- Защита от короткого замыкания / перегрузки / перенапряжения / от перегрева
- Охлаждение естественной конвекцией
- Подходит для светодиодного освещения и движущихся знаков
- 3 года гарантии |
|
Модель |
HLG-240-12 |
HLG-240-20 |
HLG-240-24 |
HLG-240-36 |
HLG-240-48 |
Выходные
характеристики |
Напряжение постоянного тока |
12V |
20V |
24V |
36V |
48V |
|
Область постоянного тока |
6~12V |
10~20V |
12~24V |
18~36V |
24~48V |
| Номинальный ток |
16A |
12A |
10A |
6.7A |
5A |
| Номинальная мощность |
192W |
240W |
240W |
241.2W |
240W |
| Пульсация и шум |
150mvp-p |
150mvp-p |
150mvp-p |
250mvp-p |
250mvp-p |
|
Диапазон напряжения ADJ |
11.2~12.8V |
18.6~21.4V |
22.4~25.6V |
33.5~38.6V |
44.8~51.2V |
| Диапазон тока ADJ |
Может регулироваться внутренним потенциометром или через выходной кабель |
| |
8~16A |
6~12A |
5~10A |
3.3~6.7A |
2.5~5A |
Входные
характеристики |
Диапазон напряжения |
90~264VAC, 47~63HZ , 127~370VDC |
| Переменный ток |
4A/115VAC, 2A/230VAC |
|
Power factor |
PF>0.95/230VAC,PF>0.98/115VAC стартует защита от перегрузки |
|
Эффективность |
90% |
92% |
93% |
93% |
94% |
| Пусковой ток |
Ток при холодном запуске 35A/115VAC, 75A/230VAC |
|
Ток утечки |
< 0.75mA/240VAC |
| Защита |
Перегрузка |
95%~108% |
|
автоматическое восстановление после отказа |
|
Короткое замыкание |
кратковременно, восстанавливается автоматически после отказа |
| Перенапряжение |
15.5~18V |
22~26V |
26~33V |
40~48V |
53~62V |
| Перегрев |
105°C±10°C (RTH2) |
| Окружающая среда |
Рабочая температура,
влажность |
-20°C~+60, 20%~90%RH |
Температура хранения,
влажность |
-40°C~+85, 10%~95%RH без конденсата |
| Противостояние вибрации |
10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей |
| Безопасность |
Напряжение пробоя |
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|
Сопротивление изоляции |
I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC |
| Стандарты |
Стандарт безопасности |
UL1310 CLASS2,TUV EN61347-1,EN61347-2-13, IP65 |
| EMC стандарт |
EN55015, EN61000-3-2 Class C (>60% загрузка): EN61000-3-3 |
| Другое |
Размеры |
247*69*39мм (L*W*H) |
|
Вес / Упаковка |
1.3кг /20 шт. / 27кг / 0.033м3/1.15куб. фут |
|
Примечания |
1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12"
витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки. |
|
|
|
|
