Источники питания / HS серия /

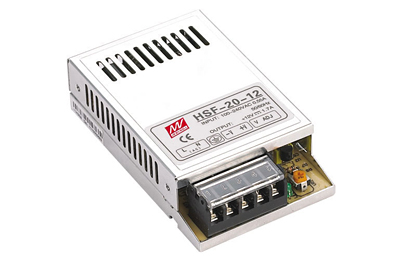

HSF-20W серия: источники питания встаиваемые
 |
Особенности:
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки / перенапряжения / от перегрева
- Охлаждение естественной конвекцией
- Светодиодный индикатор включения
- 2 года гарантии |
| Модель |
HSF-20-5 |
HSF-20-9 |
HSF-20-12 |
HSF-20-15 |
HSF-20-24 |
Выходные
характеристики |
Напряжение постоянного тока |
5V |
9V |
12V |
15V |
24V |
| Допустимое отклонение напряжения |
±1% |
±1% |
±1% |
±1% |
±1% |
| Номинальный ток |
4A |
2.2A |
1.7A |
1.4A |
0.8A |
| Ток |
0~4A |
0~2.2A |
0~1.7A |
0~1.4A |
0~0.8A |
| Номинальная мощность |
20W |
19.8W |
20.4W |
21W |
19.2W |
| Пульсация и шум |
80mvp-p |
120mvp-p |
120mvp-p |
120mvp-p |
120mvp-p |
Диапазон напряжения
постоянного тока |
-9%~+10% |
±10% |
±10% |
±10% |
±10% |
Входные
характеристики |
Диапазон напряжения |
90~264VAC, 125~373VDC |
| Частота |
47~63HZ |
| Переменный ток |
0.45A/115VAC, 0.25A/230VAC |
|
Эффективность |
75% |
78% |
78% |
78% |
80% |
| Пусковой ток |
Ток при холодном запуске 15A/115VAC, 30A/230VAC |
|
Ток утечки |
< 0.5mA/240VAC |
| Защита |
Перегрузка |
При номинальной выходной мощности 115%~135% стартует защита от перегрузки |
|
кратковременно, автоматическое восстановление после отказа |
| Перенапряжение |
6.8~8.2V |
12.6~14.2V |
15.6~17.8V |
18.6~20.8V |
30.6~33.2V |
|
кратковременно, автоматическое восстановление после отказа |
| Перегрев |
Когда температура транзистора внутреннего узла составляет более 150°C, срабатывает температурная защита |
|
кратковременно, авто-восстановление |
| Окружающая среда |
Рабочая температура,
влажность |
-10°C~+60, 20%~90%RH |
Температура хранения,
влажность |
-20°C~+85, 10%~95%RH без конденсата |
| Противостояние вибрации |
10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей |
| Безопасность |
Напряжение пробоя |
I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|
Сопротивление изоляции |
I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC |
| Стандарты |
Стандарт безопасности |
UL1012 |
| EMC стандарт |
EN55022, CLASS A |
| Другое |
Размеры |
97*58*25мм (L*W*H) |
|
Вес / Упаковка |
0.11кг /160 шт. / 18.5кг / 0.033 м3/1.17куб. фут |
|
Примечания |
1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12"
витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки. |
|
|
|
|
