| Источники питания гибридные импортные |

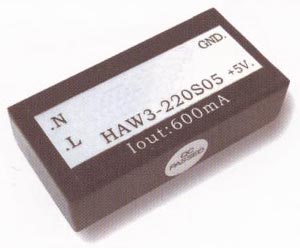

HAW3
|

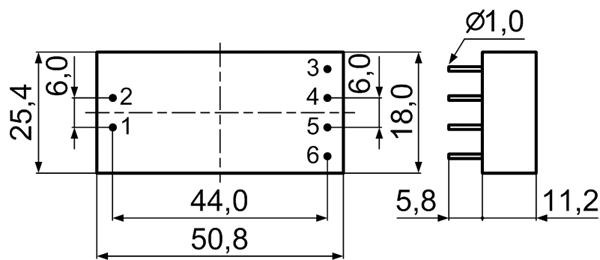

Чертеж
| Входные характеристики |
| Входное
напряжение |
220V AC |
N |
165~265V AC |
| |
N |
200~380V DC |
| |
W |
85~265V AC |
| |
W |
120~380V DC |
| Диапазон частот |
|
|
47~440 Гц |
| Дистанционное ВКЛ
/ ВЫКЛ |
|
|
|
| |
| Выходные характеристики |
| Допуск напряжения |
|
Vo1, Vo2 |
±1,0%, ±2,0% |
| Линейная регулировка |
|
Vo1, Vo2 |
±0,2%, ±0,5% |
| Регулировка нагрузки |
20~100% |
Vo1, Vo2 |
±0,5%, ±3,0% |
| Пульсация и шумы |
20МГц BM |
|
|
| |
Vo<5,0V, <80mVp-p |
Vo>48V, <180mVp-p |
Другие<120mVp-p |
| Время задержки включения |
|
|
1 сек |
| |
| Общие характеристики |
| КПД |
|
Vo<5,0V, 80% |
Vo>5,0V, 82% |
| Частота переключения |
|
100КГц |
250КГц |
| Рабочая температура |
|
|
-10°C~+65°C |
| Температура хранения |
|
|
-25°C~+105°C |
| Макс. температура
корпуса |
|
|
+80°C |
| Относительная влажность |
|
|
10%~90% |
| Материал корпуса |
|
|
|
| Напряжение изоляции |
|
|
2,5KV<2mA/1 |
| |
|
|
1,5KV<1,5mA/1 |
| Время наработки
на отказ |
|
|
2x105 ч |
| Входной диапазон напряжений |
Выходные параметры (В/А) |
Тип |
| V01 |
V02 |
V03 |
| В |
мА |
В |
мА |
В |
мА |
85 ~ 265В по переменному току
120 ~ 380В по постоянному току |
2,1 |
600 |
|
|
|
|
HAW3 - 220S2V1 |
| 3,3 |
600 |
|
|
|
|
HAW3 - 220S3V3 |
| 5 |
600 |
|
|
|
|
HAW3 - 220S05 |
| 6 |
500 |
|
|
|
|
HAW3 - 220S06 |
| 9 |
330 |
|
|
|
|
HAW3 - 220S09 |
| 12 |
250 |
|
|
|
|
HAW3 - 220S12 |
| 15 |
200 |
|
|
|
|
HAW3 - 220S15 |
| 24 |
125 |
|
|
|
|
HAW3 - 220S24 |
| 48 |
60 |
|
|
|
|
HAW3 - 220S48 |
| + 3,3 |
300 |
- 3,3 |
300 |
|
|
HAW3 - 220D3V3 |
| + 5 |
300 |
- 5 |
300 |
|
|
HAW3 - 220D05 |
| + 6 |
250 |
- 6 |
250 |
|
|
HAW3 - 220D06 |
| + 9 |
165 |
- 9 |
165 |
|
|
HAW3 - 220D09 |
| + 12 |
125 |
- 12 |
125 |
|
|
HAW3 - 220D12 |
| + 15 |
100 |
- 15 |
100 |
|
|
HAW3 - 220D15 |
| + 24 |
60 |
- 24 |
60 |
|
|
HAW3 - 220D24 |
| + 48 |
30 |
- 48 |
30 |
|
|
HAW3 - 220D48 |
| + 5 |
300 |
+ 5 |
300 |
|
|
HAW3 - 220D05I |
| + 5 |
350 |
+ 12 |
100 |
|
|
HAW3 - 220S5S12I |
| + 5 |
350 |
+ 24 |
50 |
|
|
HAW3 - 220S5S24I |
|
| |
|
|
|
|
