| Источники питания гибридные импортные |

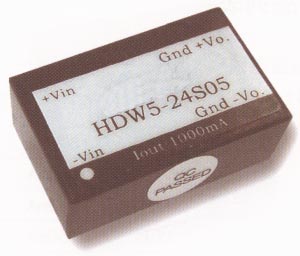

HDW3/5 DIP

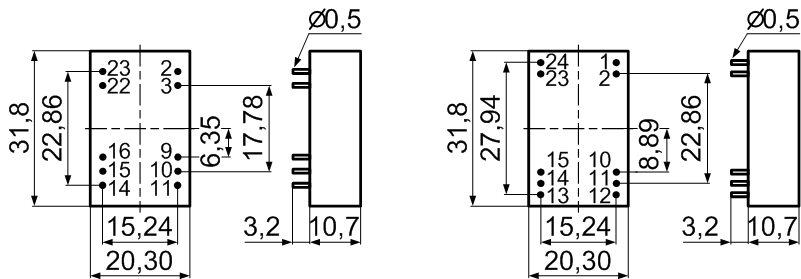

Чертеж
| Входные характеристики |
| Входное напряжение |
|
12V |
9~18V DC |
| |
|
24V |
18~36V DC |
| |
|
48V |
36~72V DC |
| |
| Выходные характеристики |
| Допуск напряжения |
|
Vo1, Vo2 |
±1,0%, ±2,0% |
| Линейная регулировка |
|
Vo1, Vo2 |
±0,2%, ±1,5% |
| Регулировка нагрузки |
20~100% |
Vo1, Vo2 |
±0,5%, ±4,0% |
| Пульсация и шумы |
20МГц BM |
|
|
| |
Vo<5,0V, <50mVp-p |
Vo>48V, <180mVp-p |
Другие<100mVp-p |
| Время задержки включения |
|
|
< 200 мсек |
| |
| Общие характеристики |
| КПД |
|
Vo<5,0V, 75% |
Vo>5,0V, 80% |
| Частота переключения |
|
300КГц |
330КГц |
| Рабочая температура |
|
|
-25°C~+55°C |
| Температура хранения |
|
|
-40°C~+105°C |
| Макс. температура
корпуса |
|
|
+95°C |
| Относительная влажность |
|
|
10%~90% |
| Напряжение изоляции |
|
|
500Vdc<0,5mA/1 |
| |
|
|
500Vdc<0,5mA/1 |
| Время наработки
на отказ |
|
|
2x105 ч |
| Входной диапазон напряжений |
Выходные параметры (В/А) |
| S |
Тип |
D |
Тип |
| В |
мА |
В |
мА |
12В (9 ~ 18В)
24В (18 ~ 36В)
48В (36 ~ 72В) |
3,3 |
600 |
HDW3 - xS3V3 |
± 3,3 |
± 300 |
HDW3 - xD3V3 |
| 5 |
600 |
HDW3 - xS05 |
± 5 |
± 300 |
HDW3 - xD05 |
| 9 |
330 |
HDW3 - xS09 |
± 9 |
± 165 |
HDW3 - xD09 |
| 12 |
250 |
HDW3 - xS12 |
± 12 |
± 125 |
HDW3 - xD12 |
| 15 |
200 |
HDW3 - xS15 |
± 15 |
± 100 |
HDW3 - xD15 |
| 24 |
125 |
HDW3 - xS24 |
± 24 |
± 60 |
HDW3 - xD24 |
| |
|
|
|
|
|
| 3,3 |
1000 |
HDW5 - xS3V3 |
± 3,3 |
± 500 |
HDW5 - xD3V3 |
| 5 |
1000 |
HDW5 - xS05 |
± 5 |
± 500 |
HDW5 - xD05 |
| 9 |
550 |
HDW5 - xS09 |
± 9 |
± 275 |
HDW5 - xD09 |
| 12 |
410 |
HDW5 - xS12 |
± 12 |
± 205 |
HDW5 - xD12 |
| 15 |
330 |
HDW5 - xS15 |
± 15 |
± 165 |
HDW5 - xD15 |
| 24 |
210 |
HDW5 - xS24 |
± 24 |
± 100 |
HDW5 - xD24 |
|
| |
|
|
|
|
