| Источники питания гибридные импортные |

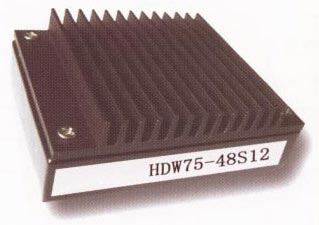

HDW50/75

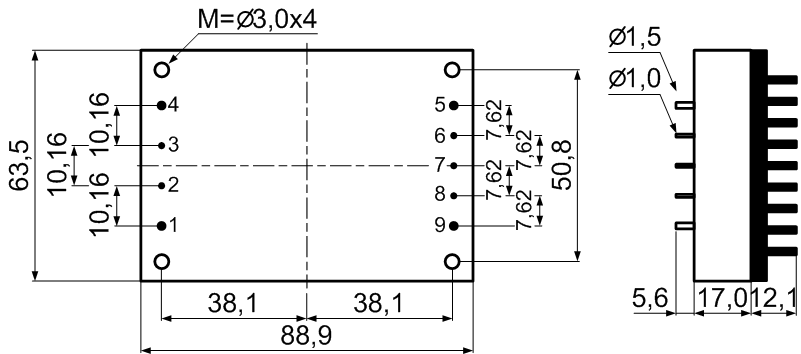

Чертеж
| Входные характеристики |
| Входное напряжение |
|
12V |
9~18V DC |
| |
|
24V |
18~36V DC |
| |
|
48V |
36~72V DC |
| |
|
96V |
72~144V DC |
| Дистанционное ВКЛ
/ ВЫКЛ |
|
|
3,5 V DC~+V in |
| |
|
|
<0,3 V DC |
| |
| Выходные характеристики |
| Допуск напряжения |
|
Vo1 |
±1,0% |
| Линейная регулировка |
|
Vo1 |
±0,2% |
| Регулировка нагрузки |
20~100% |
Vo1 |
±0,5% |
| Пульсация и шумы |
20МГц BM |
|
|
| |
Vo<5,0V, <50mVp-p |
Vo>48V, <180mVp-p |
Другие<100mVp-p |
| Время задержки включения |
|
|
< 200 мсек |
| |
| Общие характеристики |
| КПД |
|
Vo<5,0V, 80% |
Vo>5,0V, 87% |
| Частота переключения |
|
300КГц |
330КГц |
| Рабочая температура |
|
|
-25°C~+55°C |
| Температура хранения |
|
|
-40°C~+105°C |
| Макс. температура
корпуса |
|
|
+95°C |
| Относительная влажность |
|
|
10%~90% |
| Напряжение изоляции |
|
|
500Vdc<0,5mA/1 |
| |
|
|
500Vdc<0,5mA/1 |
| Время наработки
на отказ |
|
|
2x105 ч |
| Входной диапазон напряжений |
Выходные параметры (В/А) |
Тип |
| V01 |
V02 |
V03 |
| В |
А |
В |
А |
В |
А |
12В (9 ~ 18В)
24В (18 ~ 36В)
48В (36 ~ 72В)
96В (72 ~ 144В) |
5 |
10,0 |
|
|
|
|
HDW50 - xS05 |
| 9 |
5,6 |
|
|
|
|
HDW50 - xS09 |
| 12 |
4,2 |
|
|
|
|
HDW50 - xS12 |
| 15 |
3,3 |
|
|
|
|
HDW50 - xS15 |
| 18 |
2,8 |
|
|
|
|
HDW50 - xS18 |
| 24 |
2,1 |
|
|
|
|
HDW50 - xS24 |
| 5 |
15,0 |
|
|
|
|
HDW75 - xS05 |
| 9 |
8,3 |
|
|
|
|
HDW75 - xS09 |
| 12 |
6,25 |
|
|
|
|
HDW75 - xS12 |
| 15 |
5,0 |
|
|
|
|
HDW75 - xS15 |
| 18 |
4,2 |
|
|
|
|
HDW75 - xS18 |
| 24 |
3,1 |
|
|
|
|
HDW75 - xS24 |
|
| |
|
|
|
|
