| Источники питания гибридные импортные |
HQN3

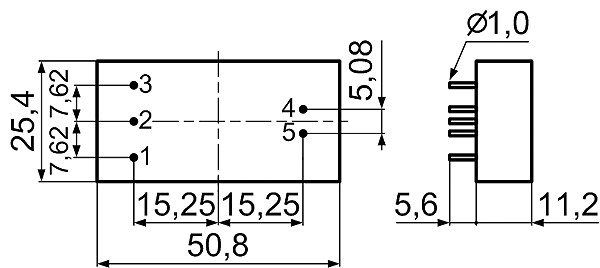

Чертеж
| Входные характеристики |
| Входное напряжение |
|
5V |
4,5~5,25V DC |
| |
|
6V |
5,7~6,3V DC |
| |
|
12V |
11,40~12,60V DC |
| |
|
15V |
14,25~15,75V DC |
| |
|
48V |
22,80~25,20V DC |
| |
|
96V |
45,60~50,40V DC |
| Дистанционное ВКЛ
/ ВЫКЛ |
|
|
3,5 V DC~+V in |
| |
|
|
<0,3 V DC |
| |
| Выходные характеристики |
| Допуск напряжения |
|
|
±5,0V AC |
| Линейная регулировка |
|
|
±0,5% |
| Регулировка нагрузки |
20~100% |
|
±1,0% |
| Частота |
|
25 Гц |
|
| Время задержки включения |
|
|
< 200 мсек |
| |
| Общие характеристики |
| КПД |
|
60% |
|
| Частота переключения |
|
80КГц |
|
| Рабочая температура |
|
|
-25°C~+55°C |
| Температура хранения |
|
|
-40°C~+105°C |
| Макс. температура
корпуса |
|
|
+95°C |
| Относительная влажность |
|
|
10%~90% |
| Напряжение изоляции |
|
|
500Vdc<0,5mA/1 |
| |
|
|
500Vdc<0,5mA/1 |
| Время наработки
на отказ |
|
|
2x105 ч |
| Входной диапазон напряжений |
Выходные параметры (В/А) |
Тип |
| V01 |
V02 |
V03 |
| По перем.току, В |
мА |
В |
мА |
В |
мА |
5В (4,75 ~ 5,25В)
6В (5,70 ~ 6,30В)
12В (11,40 ~ 12,60В)
15В (14,25 ~ 15,75 В)
24В (22,80 ~ 25,20В)
48В (45,60 ~ 50,40В) |
75 |
40 |
|
|
|
|
HQN3-5S75 |
| 75 |
40 |
|
|
|
|
HQN3-6S75 |
| 75 |
40 |
|
|
|
|
HQN3-12S75 |
| 75 |
40 |
|
|
|
|
HQN3-15S75 |
| 75 |
40 |
|
|
|
|
HQN3-24S75 |
| 75 |
40 |
|
|
|
|
HQN3-48S75 |
|
| |
|
|
|
|
