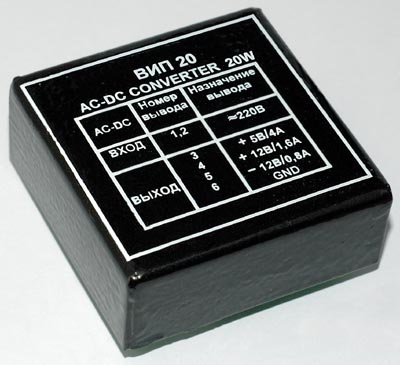

Источники питания гибридные

Источники питания гибридные отечественные

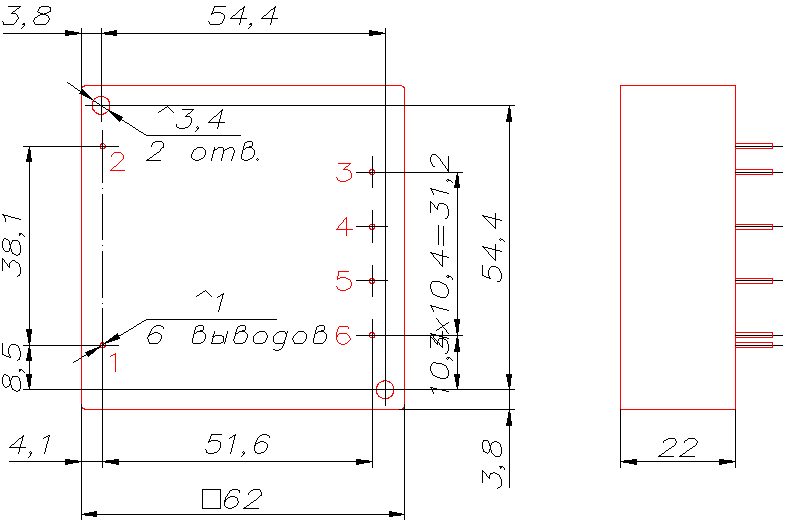

Чертеж

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (НОРМЫ)

1. Номинально выходное напряжение / ток нагрузки, В/А
   - 1 канал…+5±1%/4,0
   - 2 канал… +12,0±1%/1,6
   - 3 канал…-12,0±1%/0,8
2. Нестабильность выходного напряжения по сети, %, не более…±1,0
3. Нестабильность выходного напряжения по нагрузке, %, не более…±1,0
4. Пульсация выходного напряжения от пика до пика, %, не более…2,0
5. КПД, %...80 тип
6. Ток потребления, А, не более…0,4
7. Температура корпуса рабочая, °С…0…+65
8. Габаритные размеры, мм…..63х63х22
9. Масса, г, не более…120
10. Блок имеет защиту от перегрузки и короткого замыкания на выходе с самовосстановлением, работоспособен на холостом ходу, имеет встроенную защиту от теплового перегрева.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

1. Рабочее положение блока - любое.
2. Охлаждение блока - воздушное (естественная конвекция).
3. Электрические соединения производятся пайкой Рекомендуемая марка припоя ПОС61. Блок может устанавливаться в аппаратуру непосредственно на печатную плату.
4. Изгиб выводов блока не допускается.
5. Блоки питания в условиях эксплуатации неремонтопригодны.
6. Включение в сеть - через предохранитель на ток 0,5А.
7. При эксплуатации суммарная мощность нагрузок не должна превышать 20 ВА, при этом предельная по каждому из выходов:
   К1 +5 В…0~20 ВА
   К2 +12 В…0~20 ВА
   К3 -12 В…0~(РК1+РК2)

Номер вывода Назначение вывода
1 220 В
2 220 В
3 +5В
4 +12В
5 -12В
6 корпус

МЕРЫ БЕЗОПАСТНОСТИ

Блок питания имеет класс защиты 1 по ГОСТ12.2.006-87. При работе следует обеспечить электрическое соединение корпуса блока с заземленной конструкцией питаемого радиоэлектронного устройства.

Товар сертифицирован. Сертификат № 05 03 065 от 25.05.2005
