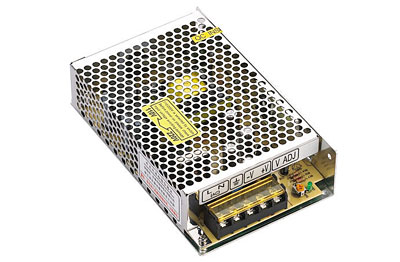

S-50W серия: источники питания встраиваемые
 |
Особенности:
- AC диапазон входного напряжения выбирается переключателем
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки
- Охлаждение естественной конвекцией
- Светодиодный индикатор включения
- 2 года гарантии |
|
Модель |
S-50-5 |
S-50-12 |
S-50-15 |
S-50-24 |
S-50-36 |
S-50-48 |
Выходные
характеристики |
Напряжение постоянного тока |
5V |
12V |
15V |
24V |
36V |
48V |
| Допустимое отклонение напряжения |
±2% |
±1% |
±1% |
±1% |
±1% |
±1% |
| Номинальный ток |
10A |
4.2A |
3.4A |
2.1A |
1.4A |
1A |
| Ток |
0~10A |
0~4.2A |
0~3.4A |
0~2.1A |
0~1.4A |
0~1A |
| Номинальная мощность |
50W |
50.4W |
51W |
50.4W |
50.4W |
48W |
| Пульсация и шум |
100mvp-p |
120mvp-p |
120mvp-p |
120mvp-p |
150mvp-p |
150mvp-p |
Диапазон напряжения
постоянного тока |
-9%~+10% |
±10% |
±10% |
±10% |
±10% |
±10% |
Входные
характеристики |
Диапазон напряжения |
90~132VAC / 180~264VAC (выбирается переключателем), 255~373VDC |
| Частота |
47~63HZ |
| Переменный ток |
1.3A/115VAC, 0.65A/230VAC |
|
Эффективность |
76% |
79% |
79% |
80% |
81% |
81% |
| Пусковой ток |
Ток при холодном запуске 18A/115VAC, 36A/230VAC |
|
Ток утечки |
< 3.5mA/240VAC |
| Защита |
Перегрузка |
При номинальной выходной мощности 115%~150% стартует защита от перегрузки |
|
автоматическое восстановление после отказа |
| Окружающая среда |
Рабочая температура,
влажность |
-10°C~+60, 20%~90%RH |
Температура хранения,
влажность |
-20°C~+85, 10%~95%RH без конденсата |
| Противостояние вибрации |
10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей |
| Безопасность |
Напряжение пробоя |
I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|
Сопротивление изоляции |
I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC |
| Стандарты |
Стандарт безопасности |
UL1012 |
| EMC стандарт |
EN55022, CLASS A |
| Другое |
Размеры |
159*97*38мм (L*W*H) |
|
Вес / Упаковка |
0.5g/45 шт. / 23.5кг / 0.041 м3/1.45куб. фут |
|
Примечания |
1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12"
витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки. |
|
|
|
|
