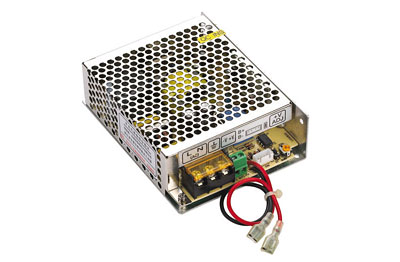

SC-60W серия: источники питания встраиваемые
 |
Особенности:
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки
- Индикатор включения / зарядки / нормальная (LED)
- Защита аккумулятора при низком напряжении
- 2 года гарантии |
|
Модель |
SC-60-12 |
SC-60-24 |
Выходные
характеристики |
Напряжение постоянного тока |
CH1: 13.8V |
CH1: 13.4V |
CH1: 27.6V |
CH2: 26.5V |
| Допустимое отклонение напряжения |
±1% |
- ---- |
±1% |
- ---- |
| Номинальный ток |
4.0A |
0.35A |
2.0A |
0.25A |
| Ток |
0~4A |
- ---- |
0~2A |
- ---- |
| Номинальная мощность |
59.9W |
61.8W |
| Пульсация и шум |
100mvp-p |
- ---- |
100mvp-p |
- ---- |
Диапазон напряжения
постоянного тока |
CH1: 11.3~14.9V |
CH1: 21.3~29.8V |
Входные
характеристики |
Диапазон напряжения |
90~264VAC, 127~370VDC |
| Частота |
47~63HZ |
| Переменный ток |
1.6A/115VAC, 0.8A/230VAC |
|
Эффективность |
81% |
83% |
| Пусковой ток |
Ток при холодном запуске 25A/115VAC, 45A/230VAC |
|
Ток утечки |
< 1mA/240VAC |
| Защита |
Перегрузка |
При номинальной выходной мощности 110%~150% стартует защита от перегрузки |
|
AC режим зарядки: кратковременно автоматическое восстановление после отказа |
|
Защита аккумулятора при низком напряжении |
9.5~11V |
20~22V |
| Окружающая среда |
Рабочая температура,
влажность |
-10°C~+60, 20%~90%RH |
Температура хранения,
влажность |
-20°C~+85, 10%~95%RH без конденсата |
| Противостояние вибрации |
10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей |
| Безопасность |
Напряжение пробоя |
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|
Сопротивление изоляции |
I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC |
| Стандарты |
Стандарт безопасности |
UL60950-1 |
| EMC стандарт |
EN55022, CLASS B |
| Другое |
Размеры |
129*98*38мм (L*W*H) |
|
Вес / Упаковка |
0.52кг /45 шт. / 24кг / 0.034м3/1.2куб. фут |
|
Примечания |
1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12"
витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки. |
|
|
|
|
