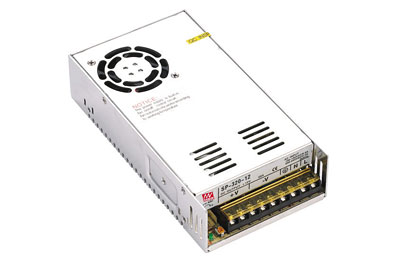

SP-320W серия: источники питания встраиваемые
 |
Особенности:
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки / перенапряжения / от перегрева
- Встроенный вентилятор охлаждения
- Охлаждающий вентилятор включается/выключается автоматически
- Встроенная коррекция коэффициента мощности, PF>0.95
- Светодиодный индикатор включения
- 2 года гарантии |
|
Модель |
SP-320-5 |
SP-320-12 |
SP-320-15 |
SP-320-24 |
SP-320-36 |
SP-320-48 |
Выходные
характеристики |
Напряжение постоянного тока |
5V |
12V |
15V |
24V |
36V |
48V |
| Допустимое отклонение напряжения |
±2% |
±1% |
±1% |
±1% |
±1% |
±1% |
| Номинальный ток |
50A |
25A |
20A |
12.5A |
8.5A |
6.5A |
| Ток |
0~50A |
0~25A |
0~20A |
0~12.5A |
0~8.5A |
0~6.5A |
| Номинальная мощность |
250W |
300W |
300W |
300W |
306W |
312W |
| Пульсация и шум |
150mvp-p |
150mvp-p |
150mvp-p |
200mvp-p |
200mvp-p |
240mvp-p |
Диапазон напряжения
постоянного тока |
-9%~+10% |
±10% |
±10% |
±10% |
±10% |
±10% |
Входные
характеристики |
Диапазон напряжения |
90~264VAC, 125~370VDC |
| Частота |
47~63HZ |
| Переменный ток |
4.0A/115VAC, 2.0A/230VAC |
|
Эффективность |
80% |
86% |
86% |
88% |
88% |
89% |
| Пусковой ток |
Ток при холодном запуске 25A/115VAC, 40A/230VAC |
|
Ток утечки |
< 3.5mA/240VAC |
| |
Power factor |
PF>0.95/230VAC,PF>0.98/115VAC стартует защита от перегрузки |
| Защита |
Перегрузка |
При номинальной выходной мощности 110%~135% стартует защита от перегрузки |
|
кратковременно, автоматическое восстановление после отказа |
| Перенапряжение |
6.8~8.2V |
15.6~17.8V |
18.6~20.8V |
30.6~33.2V |
42.6~44.2V |
54.8~56.6V |
|
восстановление после перезапуска |
| Перегрев |
>50°C вентилятор вкл., <45°C вентилятор выкл., >85°C±5°C срабатывает температурная защита |
|
авто-восстановление |
| Окружающая среда |
Рабочая температура,
влажность |
-20°C~+60, 20%~90%RH |
Температура хранения,
влажность |
-40°C~+85, 10%~95%RH без конденсата |
| Противостояние вибрации |
10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей |
| Безопасность |
Напряжение пробоя |
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|
Сопротивление изоляции |
I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC |
| Стандарты |
Стандарт безопасности |
UL1012 |
| EMC стандарт |
EN55022, CLASS A |
| Другое |
Размеры |
215*115*50мм (L*W*H) |
|
Вес / Упаковка |
1кг /24 шт. / 25кг / 0.049м3/1.72куб. фут |
|
Примечания |
1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12"
витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки. |
|
|
|
|
