Источники питания / T серия /

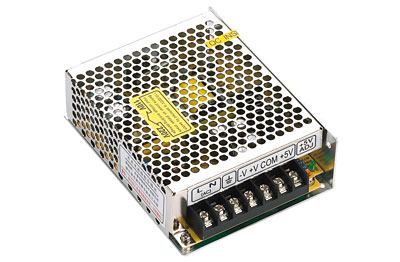

T-30W серия: источники питания встраиваемые многоканальные
 |
Особенности:
- AC диапазон входного напряжения выбирается переключателем
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки
- Светодиодный индикатор включения
- 2 года гарантии |
|
Модель |
T-30A |
T-30B |
Выходные
характеристики |
Напряжение постоянного тока |
CH1: +5V |
CH2: +12V |
CH3:-5V |
CH1: +5V |
CH2: +12V |
CH3:-12V |
| Допустимое отклонение напряжения |
±2% |
+4%~-6% |
+5%~-10% |
±2% |
+4%~-6% |
+5%~-10% |
| Номинальный ток |
3A |
1A |
0.5A |
3A |
1A |
0.5A |
| Ток |
0.6~3A |
0.1~1A |
0.1~0.5A |
0.6~3A |
0.1~1A |
0.1~0.5A |
| Номинальная мощность |
30W |
33W |
| Пульсация и шум |
80mvp-p |
100mvp-p |
100mvp-p |
80mvp-p |
100mvp-p |
100mvp-p |
Диапазон напряжения
постоянного тока |
CH1: -9%~+10% |
Входные
характеристики |
Диапазон напряжения |
90~132VAC / 180~264VAC (выбирается переключателем), 255~373VDC |
| Частота |
47~63HZ |
| Переменный ток |
0.8A/115VAC, 0.45A/230VAC |
|
Эффективность |
73% |
74% |
| Пусковой ток |
Ток при холодном запуске 18A/115VAC, 36A/230VAC |
|
Ток утечки |
< 2mA/240VAC |
| Защита |
Перегрузка |
При номинальной мощности 110%~150 стартует защита от перегрузки |
|
автоматическое восстановление после отказа |
| Окружающая среда |
Рабочая температура,
влажность |
-10°C~+60, 20%~90%RH |
Температура хранения,
влажность |
-20°C~+85, 10%~95%RH без конденсата |
| Противостояние вибрации |
10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей |
| Безопасность |
Напряжение пробоя |
I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|
Сопротивление изоляции |
I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC |
| Стандарты |
Стандарт безопасности |
UL1012 |
| EMC стандарт |
EN55022, CLASS A |
| Другое |
Размеры |
129*98*38мм (L*W*H) |
|
Вес / Упаковка |
0.4кг /45 шт. / 19кг / 0.034м3/1.2куб. фут |
|
Примечания |
1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12"
витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки. |
|
|
|
|
