Кварцевые изделия / Кварцевые генераторы / PXO /

OSC-SMD2520

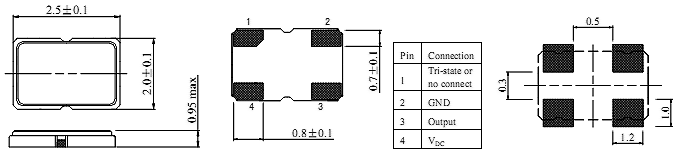

4 контактные площадки Version 2,5x2,0 мм


Параметры Спецификация
Диапазон частот 2~50МГц
Напряжение питания 1,8V, 2,5V, 2,8V, 3,3V
Входной ток См. ниже
Стабильность частоты Overall ±20ppm...±50ppm
Диапазон рабочих температур -10...+60°C--40...+85°C
Диапазон температур хранения -55...+125°C
Output Load HCMOS/TTL (15pF~30pF/10TTL)
Symmetry 45% ~ 55% тип. (40% ~ 60% макс.) при 0,5xVdc
Время запуска 10mS макс.
Функция включения / выключения O/E или E/D

Зависимость стабильности частоты от температуры
Диапазон
рабочих
температур
Стабильность частоты
±20ppm ±25ppm ±30ppm ±50ppm
-10...+60°C
-20...+70°C
-40...+85°C
● стандартно; ○ возможно при большом оптовом заказе

Время нарастания и спада макс.
Частота Время нарастания и спада VDC Время нарастания и спада VDC
2-9,9МГц 5nS макс. 3,3V 6nS макс. 1,8V
10,0-19,9МГц 5nS макс. 5nS макс.
20,0-31,9МГц 5nS макс. 4nS макс.
32,0-50МГц 5nS макс. 4nS макс.

Входной ток
Vdc=3,3V Vdc=2,5V Vdc=1,8V
2,0 ~ 9,9 МГц 7 mA 2,0 ~ 9,9 МГц 6 mA 2,0 ~ 9,9 МГц 3 mA
10,0 ~ 19,9 МГц 7 mA 10,0 ~ 19,9 МГц 8 mA 10,0 ~ 19,9 МГц 5 mA
20,0 ~ 31,9 МГц 12 mA 20,0 ~ 31,9 МГц 8 mA 20,0 ~ 31,9 МГц 5 mA
32,0 ~ 50,0 МГц 20 mA 32,0 ~ 50,0 МГц 20 mA 32,0 ~ 50,0 МГц 10 mA


Профиль пайки
