| Кварцевые изделия / Кварцевые генераторы / PXO / |

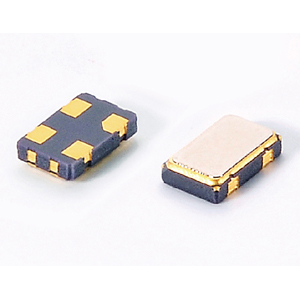

OSC-SMD5032

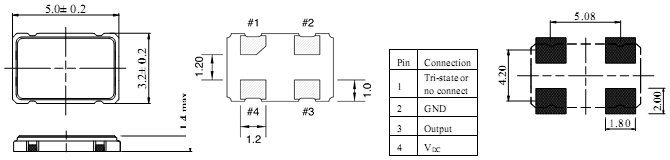

4 контактные площадки 5,0x3,2 мм
| Параметры |
Спецификация |
| Диапазон частот |
1~125МГц |
| Напряжение питания |
1,8V, 2,5V, 2,8V, 3,3V, 5,0V |
| Входной ток |
См. ниже |
| Стабильность частоты Overall |
±20ppm...±50ppm |
| Диапазон рабочих температур |
-10...+60°C--40...+85°C |
| Диапазон температур хранения |
-55...+125°C |
| Output Load |
HCMOS/TTL (15pF~30pF/10TTL) |
| Symmetry |
45% ~ 55% тип. (40% ~ 60% макс.) при 0,5xVdc |
| Время запуска |
10mS макс. |
| Функция включения / выключения |
O/E или E/D |
Зависимость стабильности частоты от температуры
Диапазон
рабочих
температур |
Стабильность частоты |
| ±20ppm |
±25ppm |
±30ppm |
±50ppm |
| -10...+60°C |
○ |
● |
○ |
○ |
| -20...+70°C |
|
○ |
● |
○ |
| -40...+85°C |
|
|
|
● |
● стандартно; ○ возможно при большом оптовом заказе
Время нарастания и спада макс.
| Частота |
Время нарастания и спада |
Примечания |
| 1-9,9МГц |
6nS макс. |
время нарастания:
0,1 Vdc ~ 0,9 Vdc
время спада:
0,9 Vdc ~ 0,1 Vdc |
| 10,0-39,9МГц |
5nS макс. |
| 40,0-80,9МГц |
4nS макс. |
Входной ток
| Vdc=5,0V |
Vdc=3,5V |
| 15pF load |
30pF load |
15pF load |
30pF load |
| 1,0 ~ 19,9 МГц |
4 mA |
1,0 ~ 19,9 МГц |
6 mA |
1,0 ~ 19,9 МГц |
2 mA |
1,0 ~ 19,9 МГц |
6 mA |
| 20,0 ~ 39,9 МГц |
7 mA |
20,0 ~ 39,9 МГц |
13 mA |
20,0 ~ 39,9 МГц |
3 mA |
20,0 ~ 29,9 МГц |
10 mA |
| 40,0 ~ 59,9 МГц |
19 mA |
40,0 ~ 49,9 МГц |
24 mA |
40,0 ~ 59,9 МГц |
10 mA |
30,0 ~ 40,0 МГц |
12 mA |
| 60,0 ~ 79,9 МГц |
24 mA |
50,0 ~ 60,0 МГц |
35 mA |
60,0 ~ 80,0 МГц |
12 mA |
|
|
Профиль пайки
|
|
|
|
