Кварцевые изделия / Кварцевые генераторы / PXO /

PXO-DIP8 / PXO-DIP14
Часовой осциллятор

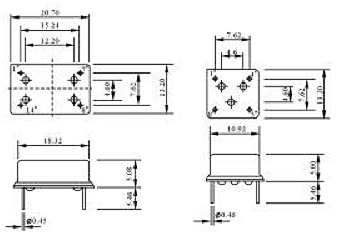

8 PIN / 14 PIN
Параметры
Output TTL HCMOS TTL / HCMOS
Диапазон частот 32~155МГц 32~80МГц 32~155МГц
Надежность частоты ±25ppm, ±50ppm, ±100ppm (стандартная)
Диапазон рабочих температур 0...+70°C
Диапазон температур хранения -40...+85°C
Входное напряжение 5,0±0,5V; 3,3±0,3V
макс. Входной ток 30mA (0,5-23,99МГц)
40mA (24-49,99МГц)
60mA (50-140МГц)
20mA (0,5-23,99МГц)
40mA (24-80МГц)
20mA (0,5-23,99МГц)
40mA (24-80МГц)
Rate 60/40% или 40/60% (1,4V) 60/40% или 40/60% (1/2Vdc) 60/40% или 40/60% (1/2Vdc)
Time Rise & Fall 15nS (0,5-8,99МГц)
10nS (9-31,99МГц)
10nS (0,5-23,99МГц)
6nS (24-80МГц)
10nS (0,5-23,99МГц)
6nS (24-80МГц)
Lower Potentiometer 0,4V (0,5-31,99МГц)
0,5V (32-140МГц) макс.
0,5V (10%Vdc) макс. 0,5V (10%Vdc) макс.
Higher Potentiometer 2,4V 4,5V (90%Vdc) мин. 4,5V (90%Vdc) мин.
Output 1-10TTL CL-15pF CL-15pF или 1-10LSTTL

Система обозначений:
F XO 25 T A B F
  1 2 3 4 5 6

1 XO: Oscillator
2 Частота
3 T: TTL
H: HCMOS
T/H: TTL/HCMOS
4 Стабильность частоты:
A: 25ppm
B: 50ppm
C: 100ppm
D: по заказу
5 Диапазон температур:
A: 0...+70°C
B: -20...+70°C
C: -40...+85°C
D: по заказу
6 Тип упаковки:
H: Половинный размер
F: Полный размер

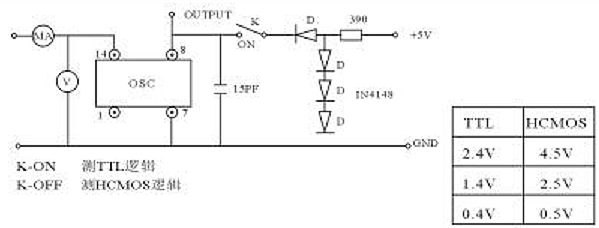

Испытательная цепь

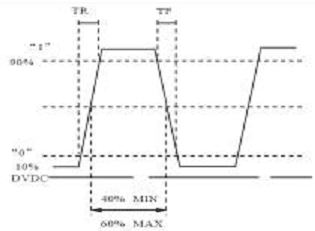

OUTPUT WAVE
