| Кварцевые изделия / Кварцевые резонаторы / Часовые кварцы для поверхностного монтажа / |
SMD8x3,8

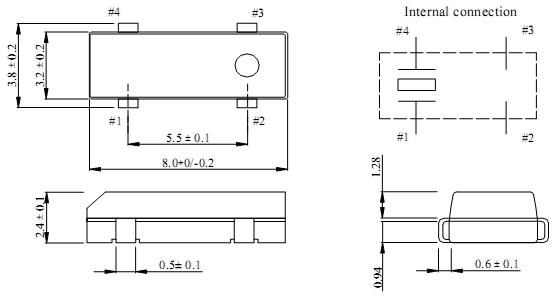

4 контактные площадки 8,0x3,8 мм
| Параметры |
Спецификация |
| Диапазон частот |
32,768КГц стандартно, 20,000~165,000КГц |
| Ёмкость нагрузки |
12,5pF стандартная |
| Мощность возбуждения |
1,0μW макс. |
| Допустимое отклонение частоты |
±10ppm...±30ppm (при 25°C) |
| Эквивалентное сопротивление |
50KΩ макс. |
| Температурный коэффициент |
-0,04x10-6
/ °C2
макс. |
| Диапазон рабочих температур |
-20...+70°C / -40...+85°C |
| Диапазон температур хранения |
-55...+125°C |
| Aging (25°C) |
±3ppm макс. |
Зависимость стабильности частоты от температуры
Диапазон
рабочих
температур |
Стабильность частоты |
| -80ppm |
-160ppm |
| -20...+70°C |
● |
|
| -40...+85°C |
|
● |
● стандартно; ○ возможно при большом оптовом заказе
ESR (Эквивалентное последовательное сопротивление)
| Частота |
ESR |
| 20-30КГц |
50KΩ (макс.) |
| 30-40КГц |
45KΩ (макс.) |
| 40-70КГц |
20KΩ (макс.) |
| 70-160КГц |
12KΩ (макс.) |
Профиль пайки
|
|
|
|
