Реле электромеханические (универсальные)

Реле электромеханические (универсальные)

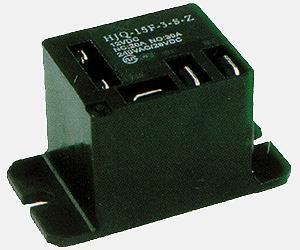

HJQ-15F-3

    Особенности:
  • QC&PC контакты
  • Высокосильный диэлектрик 3,000В AC
  • Опциональные ребра для монтажа на панели
Характеристика контактов

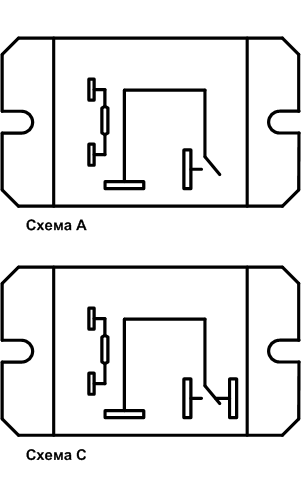

Схема1A,1B,1C
МатериалAgCdO, AgSnO
Максимальный рабочий ток30A
Максимальное рабочее напряжение250В AC/30В DC
Максимальная рабочая мощность6000В A/560 Вт
Номинальная нагрузка (резистивная нагрузка)
Сопротивление (при 6В DC 1A)100 мОм
Характеристика катушки индуктивности
Номинальное напряжение5-48В DC
Номинальная мощность930 мВт
Спецификация
Сопротивление изоляции
(при 500В DС)
100 МОм
Прочность диэлектрика:
     между контактами
     между катушкой и контактами

1500В AC
1500В AC
Окружающая температураот -40o до +70o
Рабочее/ максимальное время15мс/10мс
Количество срабатываний механических (мин)10,000,000
Количество срабатываний электрических (мин)100,000
Тип выводовPCB
СтандартыCCEE,UL
CH00648-2001,VDE: задержка
АналогиOMRON: G7G/G8P
NAIS: JT
ORIGINAL: ORU
P&B: T90/T91
HJQ-15F-3, Реле электромеханические (универсальные) размеры: 32.4 x 27.8 x 28 HJQ-15F-3, Реле электромеханические (универсальные)
