| Реле электромеханические (для PC-плат) |
Реле электромеханические (для PC-плат)

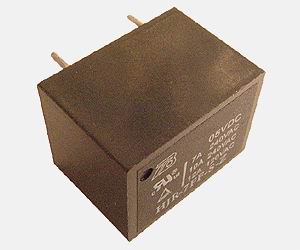

HJR-78F
Особенности:
- 20A коммутирующая характеристика
- Малый размер
| Характеристика контактов |
| Схема | 1А, 1С |
| Материал | AgCdO, AgSnO |
| Максимальный рабочий ток | 25A |
| Максимальное рабочее напряжение | 16В DC |
| Максимальная рабочая мощность | 840В A/400Вт |
| Номинальная нагрузка (резистивная нагрузка) | NO:20A14В AC
NO:12A14В AC
1C:7A120В AC |
| Сопротивление (при 6В DC 1A) | 100мОм |
| Характеристика катушки индуктивности |
| Номинальное напряжение | 6-24В DC |
| Номинальная мощность | 600/800 mВт |
| Спецификация |
Сопротивление изоляции
(при 500В DС) | 100МОм |
Прочность диэлектрика:
между контактами
между катушкой и контактами |
500В AC
500В AC |
| Окружающая температура | от -40o до +70o |
| Рабочее/ максимальное время | 10мс/5мс |
| Количество срабатываний механических (мин) | 10,000,000 |
| Количество срабатываний электрических (мин) | 100,000 |
| Тип выводов | PCB |
| Стандарты | UL, cUL |
| E173485 |
| Аналоги | OMRON: R-501
FUJITSU: FBR51 |
|
размеры: 15.7 x 12.3 x 14.0
 |
|
|
|
|
