| Панели для реле |

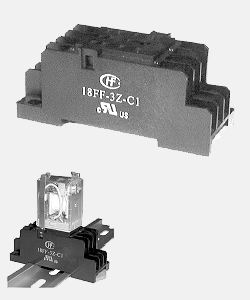

18FF-3Z-C1
для установки реле типов JZX-18FF
Особенности:
- для крепления под винт
- DIN-рейка/ крепление винтом без фиксация штифтом
|
|
|
| Порядок оформления заказов |
| |
13F /
18FF / |
4Z |
C1 |
| Тип |
|
|
Схема расположения контактов:
1Z: SPDT,
2Z: DPDT,
3Z: 3PDT,
4Z: 4PDT |
|
Установка и монтаж
A,A1: хвостовик для пайки, монтаж с задней стороны
A2: PCB клемма, монтаж с задней стороны
B: для крепления под винт, клемма с винтовым креплением, фронтальный монтаж
C1: для крепления под винт, клемма с винтовым креплением, DIN стандарт/резьбовая оправа без штифтовой защиты
C2: для крепления под винт, клемма с винтовым креплением, DIN стандарт/резьбовая оправа с защитой штифтом
|
|
|

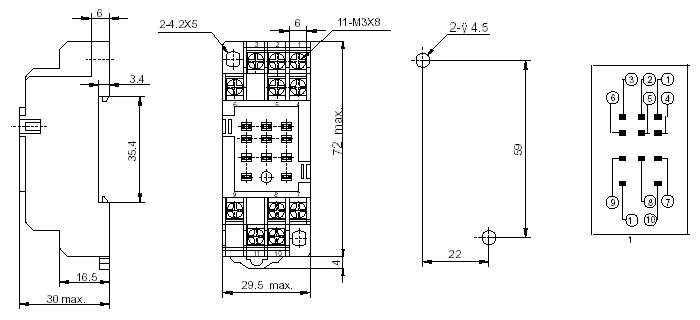

| Габаритные размеры, монтажное отверстие, крепежное отверстие |
 |
|
|
|
|
|
