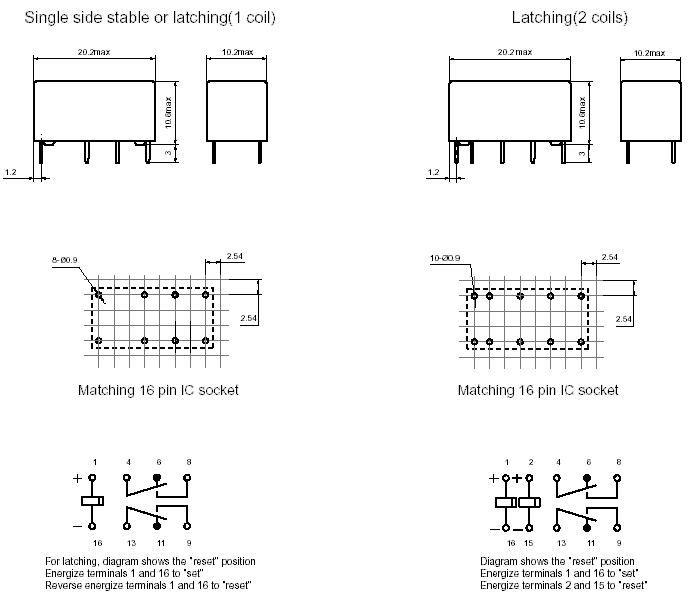

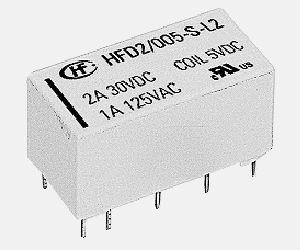

Каталог - Сводная таблица реле | Электромеханические | Твердотельные | Автомобильные | Времени | Высокочастотное | Для PC-плат | Мощные | Телекоммуникационные | Универсальные | Панели для реле   Телекоммуникационные реле HFD2 сверхминиатюрные DIP реле Особенности: контакты два вида С, реле комбинированное, поляризованное максимальная чувствительность 150мВт соответствует 16-ти контактному IC разъему максимальная коммутационная мощность 60Вт, 125VA герметизированный епоксидной смолой для автоматической пайки Параметры Схема расположения контактов 2C Первоначальное сопротивление контактов, макс. 50mW Материал контактов смотреть ниже порядок оформления заказов Максимально допустимая мощность включения или отключения контактов 2A 30VDC 1A 125VAC Максимальная переключаемая мощность 60мВт, 125VA Максимальное переключающее напряжение 220VDC, 250VAC Максимальный коммутируемый ток 2A Минимально допустимая нагрузка 10mV 10µA Механический ресурс 1 x 108 OPS (при 1A 30VDC) Электрический ресурс 1 x 105 OPS (при 2A 30VDC) 5 x 105 OPS (при 1A 30VDC) Паспортные данные UL 0.5A 60VDC 2A 25VDC, 1A 100VAC (в производственном оборуд.) 1A 120VAC (в аппаратуре телефонной связи) Характеристики Первоначальное сопротивление 1000 MW 500VDC Диэлектрическое сопротивление        - между катушкой и контактами        - между открытыми контактами 1500VAC, 1мин. (1 катушка) 1000VAC, 1мин. (2 катушки) 1000VAC, 1мин. Время срабатывания (при номинальном напряжении) макс. 4 мс. Время отпускания (при номинальном напряжении) 3 мс. Bounce time (при номинальном напряжении) 1.5 мс. Температура окружающей среды -40...+85°C Влажность 5...85%RH Устойчивость к вибрациям 196 м/с2 10...55Гц Ударопрочность    - конструктивная    - разрушительная   490 м/с2 (50г) 980 м/с2 (100г) Емкость    - между контактами    - контактная группа и контактом    - контакт и катушка   2.0пФ 1.5пФ 5.0пФ Устройство DIP & PCB Удельный вес 4.5г Конструкция герметизированный IP67 Катушка Мощность катушки    - Single side stable    - с двумя катушками    - с одной катушкой чувствительные 150мВт 150мВт 75мВт стандартные 200мВт 200мВт 100мВт Подъем температуры макс. 65°C Напражение на катушке см. табл. Параметры катушки Параметры катушки - Single side stable (стандартный тип, 200мВт, 20°C) Порядковый номер Напряжение номинальное, VDC Напряжение срабатывания реле, VDC Напряжение возврата реле, VDC Сопротивление катушки индуктивности, W (±10%) Допустимое напряжение, VDC 003-M 3 2.30 0.3 45 6 005-M 5 3.75 0.5 125 10 006-M 6 4.50 0.6 180 12 009-M 9 6.75 0.9 405 18 012-M 12 9.00 1.2 720 24 015-M 15 11.25 1.5 1125 30 024-M 24 18.0 2.4 2880 48 048-M 48 36.0 4.8 11520 96 Параметры катушки - Single side stable (чувствительный тип, 150мВт, 20°C) Порядковый номер Напряжение номинальное, VDC Напряжение срабатывания реле, VDC Напряжение возврата реле, VDC Сопротивление катушки индуктивности, W (±10%) Допустимое напряжение, VDC 003-S 3 2.4 0.3 60 7.0 005-S 5 4.0 0.5 167 11.5 006-S 6 4.8 0.6 240 13.8 009-S 9 7.2 0.9 540 20.8 012-S 12 9.6 1.2 960 27.7 015-S 15 12.0 1.5 1500 34.6 024-S 24 19.2 2.4 3840 55.4 Параметры катушки - с одной катушкой (стандартный тип, 100мВт, 20°C) Порядковый номер Напряжение номинальное, VDC Напряжение срабатывания реле, VDC Сопротивление катушки индуктивности, W (±10%) Допустимое напряжение, VDC 003-M-L1 3 2.25 90 8.4 005-M-L1 5 3.75 250 14 006-M-L1 6 4.5 360 17 009-M-L1 9 6.75 810 25 012-M-L1 12 9.0 1440 34 015-M-L1 15 11.25 2220 42 024-M-L1 24 18.0 4000 56 Параметры катушки - с одной катушкой (чувствительный тип, 75мВт, 20°C) Порядковый номер Напряжение номинальное, VDC Напряжение срабатывания реле, VDC Сопротивление катушки индуктивности, W (±10%) Допустимое напряжение, VDC 005-S-L1 5 4.0 330 16 006-S-L1 6 4.8 480 19 009-S-L1 9 7.2 1080 29 012-S-L1 12 9.6 1920 39 015-S-L1 15 12.0 3000 43 024-S-L1 24 19.2 7680 78 Параметры катушки - с двумя катушками (стандартный тип, 200мВт, 20°C) Порядковый номер Напряжение номинальное, VDC Напряжение срабатывания реле, VDC Сопротивление катушки индуктивности, W (±10%) Допустимое напряжение, VDC 003-M-L2 3 2.25 45 6 005-M-L2 5 3.75 125 10 006-M-L2 6 4.5 180 12 009-M-L2 9 6.75 405 18 012-M-L2 12 9.0 720 24 015-M-L2 15 11.25 1125 30 024-M-L2 24 18.0 2040 48 Параметры катушки - с одвумя катушками (чувствительный тип, 150мВт, 20°C) Порядковый номер Напряжение номинальное, VDC Напряжение срабатывания реле, VDC Сопротивление катушки индуктивности, W (±10%) Допустимое напряжение, VDC 005-S-L2 5 4.0 167 11.5 006-S-L2 6 4.8 240 13.8 009-S-L2 9 7.2 540 20.8 012-S-L2 12 9.6 960 27.7 015-S-L2 15 12.0 1500 34.6 024-S-L2 24 19.2 3840 55.4 Средняя продолжительность жизни контактов Напряжение Мощность Число наблюдений активная нагрузка индуктивная нагрузка 50mV 50uW 5 x 107 5x107 30VDC 20W 3 x 106 1 x 106 30VDC 30W 1 x 106 3 x 105 30VDC 60W 1 x 105 1.5 x104 60VDC 20W 3 x 106 - 60VDC 30W 5 x 105 - 60VDC 60W 1 x 105 - 30VAC 40VA 3 x 106 1 x 106 30VAC 80VA 1 x 106 3 x 105 30VAC 120VA 1 x 105 1.5 x 104 60VAC 40VA 3 x 106 1 x 106 60VAC 80VA 1 x 106 3 x 105 60VAC 120VA 1 x 105 1.5 x 104 125VAC 40VA 3 x 106 1 x 106 125VAC 80VA 1 x 106 3 x 105 125VAC 125VA 1 x 105 1.5 x104 Порядок оформления заказов   HFD2 / 012 S L2 D Тип         Напряжение на катушке:             3, 5, 6, 9, 12, 15, 24, 48VDC (только для стандартного, одиночного типа)       Конструкция             S: чувствительный тип             M: стандартный тип     Классв             L1: применение 1 катушки             L2: применение 2 катушек             Nil: Single side stable   Материал контактов             D: Ag-AuAg8 / Ag-AuAg8             Nil: AgPd60 / Ag-AuAg8 Габаритные размеры, коммутационная схема, топология печатной платы Характеристики Максимальная переключаемая мощность Подъем температура катушки
