| Реле автомобильные |

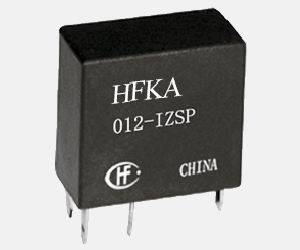

HFKA
автомобильное реле
Особенности:
- 25A, для блокировки двигателя
- не большой размер
- схема расположения контактов - SPDT
- для привода стекла, дверных замков, стеклоочистителей
|
 |
| Параметры |
| Схема расположения контактов |
1C |
| Первоначальное контактное сопротивление, макс. |
250мW (при 10A) |
| Материал контактов |
AgSnO |
| Максимально допустимая мощность включения или отключения контактов |
25A для блокировки двигателя
30A пиковое
|
| Максимальный коммутируемый ток |
30 A |
| Максимальное переключающее напряжение |
16 VDC |
| Механический ресурс |
1 x 106OPS |
| Электрический ресурс |
1 x 105OPS |
|
| Характеристики |
| Первоначальное сопротивление |
100 MW |
Диэлектрик
- между катушкой и контактами |
500Vrms |
Сопротивление
- между токрытыми контактами |
500Vrms |
Ударопрочность
- функциональная |
100 м/с2 |
Вибрация
- разрушительная |
1000 м/с2 |
| Устойчивость к вибрациям |
50 м/с2, 10...500Гц |
| Температура окружающей среды |
-40...+85°C |
| Результат |
PCB |
| Удельный вес |
≈ 4,1г |
| Конструкция |
герметизированный тип |
| Характеристики катушки |
| Мощность катушки |
0,64...0,8Вт |
|
| Параметры катушки (стандартный тип) |
| Тип |
Напряжение номинальное,
VDC |
Напряжение срабатывания,
VDC |
Напряжение отпускания,
VDC |
Сопротивление катушки индуктивности,
W |
| -1ZST | 12 | 7.2 | 1.0 | 225 ± 10% |
| -1ZSPT | 12 | 6.5 | 1.0 | 180 ± 10% |
|
| Порядок оформления заказов |
| |
HFKA / |
012 |
1Z |
S |
P |
T |
XXX |
| Тип |
|
|
|
|
|
|
Напряжение на катушке:
12VDC |
|
|
|
|
|
Схема расположения контактов
1 Form C |
|
|
|
|
Конструкция
S: герметизированный |
|
|
|
Мощность катушки
P: низковольтная
Nil: стандартная |
|
|
Материал контактов
T: AgSnO |
|
| Индивидуальный код заявки |
|
|

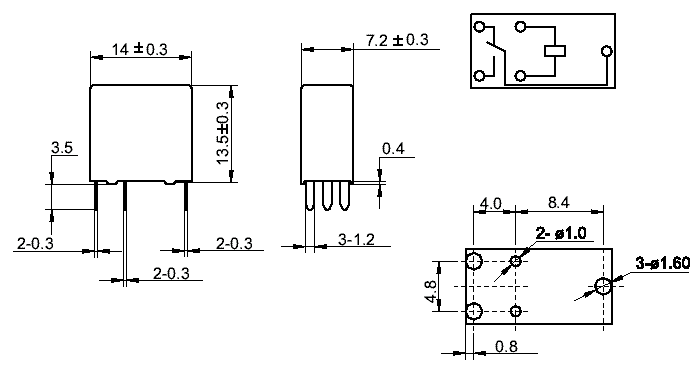

Габаритные размеры, коммутационная схема, топология печатной платы |
 |

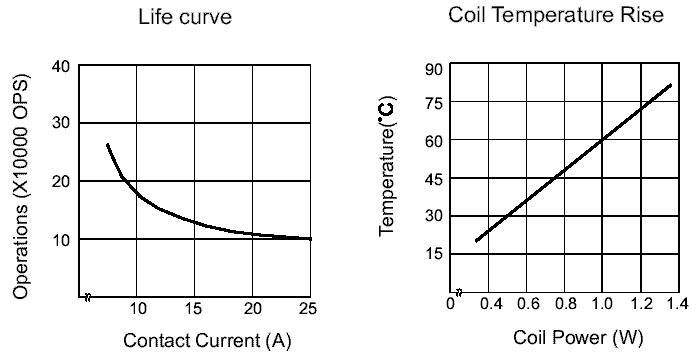

Характеристики |
 |
|
|
|
|
|
