HFKC

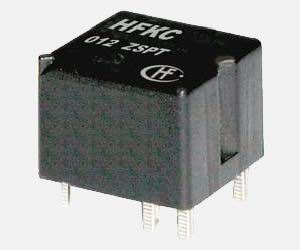

автомобильное реле
Особенности:
- сверхминиатюрное реле
- удельный вес всего лишь 4г
- максимальный коммутируемый ток 30A
- габаритные размеры 12,9 x 12 x 9,9 мм
|
 |
| Параметры |
| Схема расположения контактов |
1 Form A
1 Form C |
| Первоначальное контактное сопротивление, макс. |
100mW (при 1A 6VDC) |
| Материал контактов |
AgNi, AgSnO |
Максимальный постоянный ток
при 23...85°C |
NC/NO
25A/30A
15A/20A |
| Максимальный коммутируемый ток |
30 A |
| Механический ресурс |
1 x 106OPS |
| Электрический ресурс |
3 x 105OPS
(активная нагрузка:
20A, 13.5VDC) |
1 x 105OPS
(20A, 13.5VDC L=0.77mH) |
|
| Характеристики |
| Первоначальное сопротивление |
100 MW (при 500VDC) |
Электрическая прочность диэлектрика
- между катушкой и контактами |
500Vrms |
| Время срабатывания |
3 мс |
| Время отпускания |
1,5 мс |
| Температура окружающей среды |
-40...+105°C |
| Ударопрочность |
до 30г - 6мс |
| Устойчивость к вибрациям |
6г для 10...500Гц |
| Результат |
PCB |
| Удельный вес |
≈ 4г |
| Конструкция |
герметизированный тип |
| Характеристики катушки |
| Мощность катушки |
0,55...0,8Вт |
| Сопротивление катушки индуктивности |
смотри таблицу ниже |
|
| Параметры катушки |
Напряжение номинальное,
VDC |
Потребляемая мощность,
Вт |
Напряжение срабатывания,
VDC |
Напряжение отпускания,
VDC |
Сопротивление катушки индуктивности,
W |
| 12 | 0.55 | 6.9 | 1.5 | 254 ± 10% |
| 10 | 0.55 | 5.7 | 1.25 | 181. ± 10% |
| 12 | 0.80 | 6.9 | 1.5 | 181. ± 10% |
|
| Параметры катушки |
Напряжение номинальное,
VDC |
Потребляемая мощность,
Вт |
Напряжение срабатывания,
VDC |
Напряжение отпускания,
VDC |
Макс. допустимое напряжение,
VDC |
| 23°CC | 105°C |
| 12 | 0.55 | 6.9 | 1.5 | 26 | 16 |
| 10 | 0.55 | 5.7 | 1.25 | 22 | 13 |
| 12 | 0.80 | 6.9 | 1.5 | 22 | 13 |
|
| Порядок оформления заказов |
| |
HFKC / |
012 |
Z |
S |
P |
T |
XXX |
| Тип |
|
|
|
|
|
|
Напряжение на катушке:
012: 12VDC
010: 10VDC (другая катушка, по требованию) |
|
|
|
|
|
Схема расположения контактов
Z: 1 Form C
H: 1 Form A |
|
|
|
|
Конструкция
S: герметизированный |
|
|
|
Мощность катушки
P: 0,8Вт
Nil: 0,55Вт |
|
|
Материал контактов
3: AgNi0.15
T: AgSnO2 |
|
| Индивидуальный код заявки |
|
|

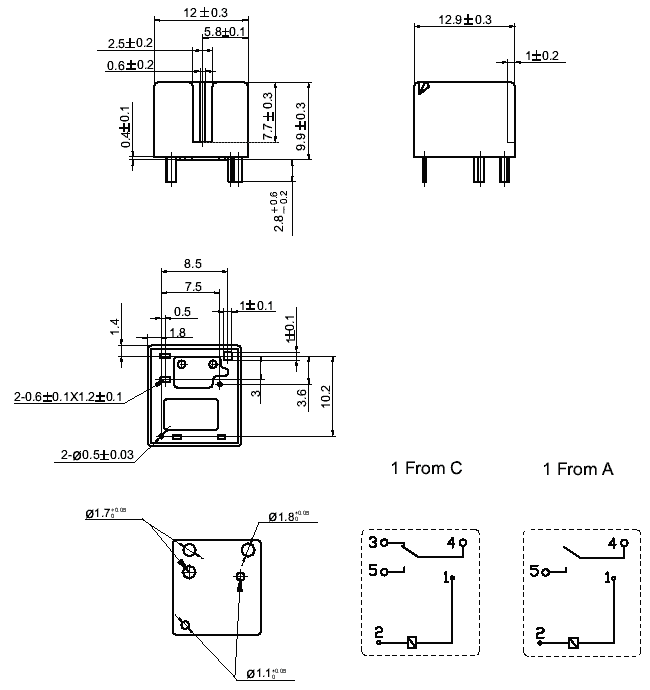

Габаритные размеры, коммутационная схема, топология печатной платы |
 |
|
|
|
|
|
