| Реле автомобильные |
HFKM / HFKS

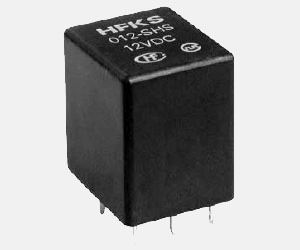

автомобильное реле
Особенности:
- коммутационная способность £ 20A
- шесть особенностей схем расположения контактов
- PCB монтаж
- открытый и герметизированный тип исполнения
- два вмда контактов для HFKM и HFKS
|
|
| Схема расположения контактов | 1A | 1B | 1С | 1U | 1V | 1W |
| NO | NC | NO | NC |
| Макс. номинальный ток | 60A | 12A | 60A | 12A | 2×40A | 2×8A | 2×30A | 2×5A |
| Макс. коммутируемый ток | 20A | 10A | 20A | 10A | 2×20A | 2×7A | 2×15A | 2×5A |
| Макс. коммутируемое напряжение | 75VDC |
| Постоянный ток | 15A | 10A | 15A | 10A | 2×1OA | 2×7A | 2×7A | 2×5A |
| Макс. коммутируемая мощность | 200Вт |
| Минимальная нагрузка | 0,5A 6VDC |
| Материал контактов | AgNi |
| Начальное сопротивление | 100mfi (1A 6VDC) |
| Механический ресурс | 1 x 107OPS |
| Электрический ресурс | 2 x 105OPS |
|
| Характеристики |
| Первоначальное сопротивление |
100 MW, 500VDC |
| Электрическая прочность диэлектрика |
500Vrms |
| Время срабатывания |
3 мс |
| Время отпускания |
1,5 мс |
| Устойчивость к вибрациям |
DA: 1,5мм 10...55Гц |
| Ударопрочность |
10г, 11мс |
| Температура окружающей среды |
-40...+85°C |
| Удельный вес |
открытый тип: 8г
герметизированный тип: 12г |
| Характеристики катушки |
| Мощность катушки |
1,1Вт |
|
| Параметры катушки |
Напряжение номинальное,
VDC |
Напряжение срабатывания,
VDC |
Напряжение отпускания,
VDC |
Макс. допустимое напряжение,
VDC (при 2O°C) |
Сопротивление катушки индуктивности,
W |
| | A, B, C, U, V | B, V | | |
| 6 | 3.75 | 0.35 | 8.0 | 28 ± 10% |
| 12 | 7.5 | 0.7 | 16 | 130 ± 10% |
| 24 | 15 | 1.4 | 31 | 520 ± 10% |
| | W | A, C, U, W | | |
| 6 | 4.5 | 0.7 | 8.0 | 28 ± 10% |
| 12 | 9.0 | 1.4 | 16 | 130 ± 10% |
| 24 | 18 | 2.8 | 31 | 520 ± 10% |
|
| Порядок оформления заказов |
| |
HFKM /
HFKS / |
012 |
1H |
S |
| Тип |
|
|
|
Напряжение на катушке:
6, 12, 24VDC |
|
|

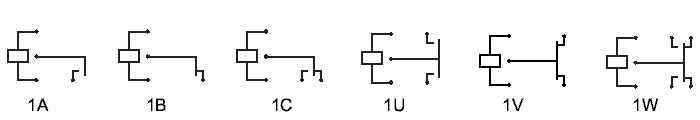

Схема расположения контактов
1H: 1 form A
1D: 1 form В
1Z: 1 form С
SH: 1 form U
SD: 1 form V
SZ: 1 form W |
|
Кунструкция:
Nil: - открытый тип исполнения
S: - герметизированный тип исполнения |
|
|

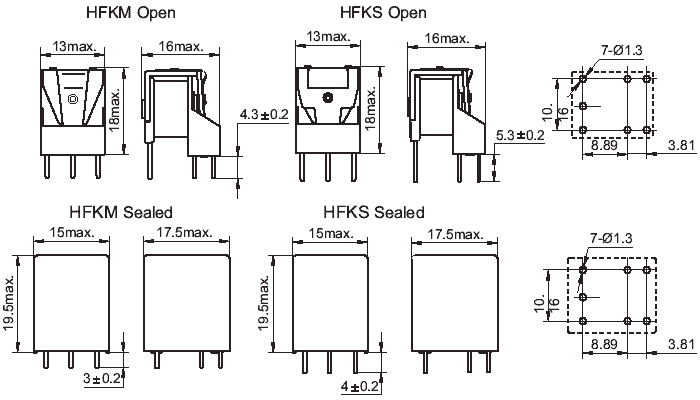

Габаритные размеры, коммутационная схема, топология печатной платы |
 |

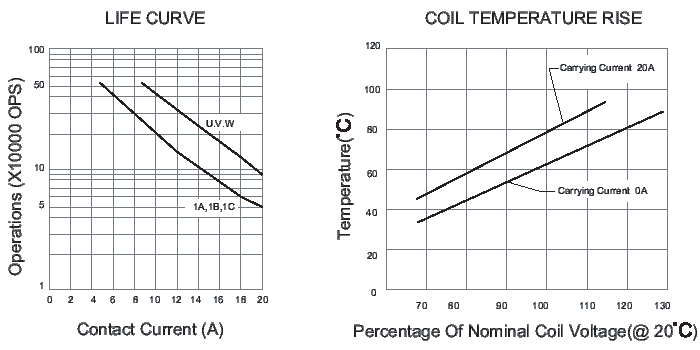

Характеристики |
 |
|
|
|
|
|
