| Реле автомобильные |

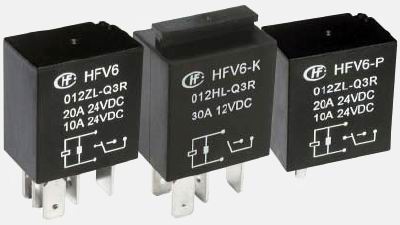

HFV6
автомобильное реле
Особенности:
- коммутационная способность 30A
- температура окружающей среды, 40...125°C
- 1 вид A и 1 вид C - схема расположения контактов
- герметизированные или негерметизированные реле
- с резистором для подавление помех, вызванных переходными процессами
- зазор контактов ³0.6мм
|
 |
| Параметры |
| Схема расположения контактов |
1C, 1A |
| Максимально допустимая мощность включения или отключения контактов |
нагрузка |
1C | 1A |
| N.O. | N.C. | N.O. |
стандарт-
ный тип
12V |
активная
нагрузка |
on | 20A | 10A | 30A |
| off | 20A | 10A | 30A |
| двигатель |
on | 40A | 20A | 40A |
| off | 20A | 10A | 20A |
| лампы |
on | 120A | 40A | 120A |
| off | 20A | 10A | 20A |
высокой
мощности
24V |
активная
нагрузка |
on | 20A | 10A | 20A |
| off | 20A | 10A | 20A |
| двигатель |
on | 38A | 28A | 38A |
| off | 15A | 6A | 15A |
| лампы |
on | 70A | - | 70A |
| off | 7A | - | 7A |
| Материал контактов |
AgNi, AgSnO |
| Максимальный коммутируемый ток |
30 A |
| Максимальное переключающее напряжение |
27 VDC |
| Максимальная переключаемая мощность |
540Вт |
| Первоначальное сопротивление контактов |
50mW (1A, 24VDC) |
| Контактная разность потенциалов (типичная) |
100мВ, макс. 250мВ (при номинальной нагрузке) |
| Механический ресурс |
1 x 107OPS |
| Электрический ресурс |
1 x 105OPS |
|
| Характеристики |
| Первоначальное сопротивление |
100 MW, 500VDC |
|
Электрическая прочность диэлектрика |
500Vrms, 1 мин. |
| Время срабатывания |
10 мс |
| Время отпускания |
10 мс |
| Устойчивость к вибрациям |
10...500 Гц 49м/с2 (5г) |
| Ударопрочность |
196 м/с2 (20г) |
| Температура окружающей среды |
-40...+125°C |
| Результат |
QC, PCB |
| Удельный вес |
≈ 22г |
| Конструкция |
герметизированный,
имеющий крышку |
| Характеристики катушки |
| Мощность катушки |
1,4...1,8 Вт |
| Напряжение катушки |
12VDC, 24VDC |
|
| Параметры катушки (стандартный тип) |
Напряжение номинальное,
VDC |
Напряжение срабатывания,
VDC |
Напряжение отпускания,
VDC |
Сопротивление катушки индуктивности,
W |
Параллельный резистор, шунт,
W |
| 12 | 7.2 | 1.2 | 90 | 680 |
| 24 | 14.4 | 2.4 | 360 | 2700 |
|
| Параметры катушки (чувствительный тип) |
Напряжение номинальное,
VDC |
Напряжение срабатывания,
VDC |
Напряжение отпускания,
VDC |
Сопротивление катушки индуктивности,
W |
Параллельный резистор, шунт,
W |
| 12 | 7.2 | 1.2 | 124 | 680 |
| 24 | 14.4 | 2.4 | 441 | 1800 |
|
| Порядок оформления заказов |
| |
HFV6 / |
012 |
Z |
S |
L |
Q |
T |
R |
XXX |
Тип
HFV6: QC
HFV6-K: Grip, QC
HFV6-P: PCB |
|
|
|
|
|
|
|
|
Напряжение на катушке:
012: 12V
024: 24V |
|
|
|
|
|
|
|
Схема расположения контактов
H: 1 Form A
Z: 1 Form C |
|
|
|
|
|
|
Конструкция
S: герметичный
Nil: закрытый |
|
|
|
|
|
Мощность катушки:
L: чувствительный тип
Nil: стандартный тип |
|
|
|
|
Контактное напряжение
Q: 24VDC высокой мощности (зазор контактов ³0.6мм)
Nil: 12VDC стандартной мощности |
|
|
|
Материал контактов:
T: AgSnO
3: AgNi |
|
|
Параллельный резистор; шунт
R: с резистором
Nil: без резистора |
|
| Индивидуальный код заявки |
|
|

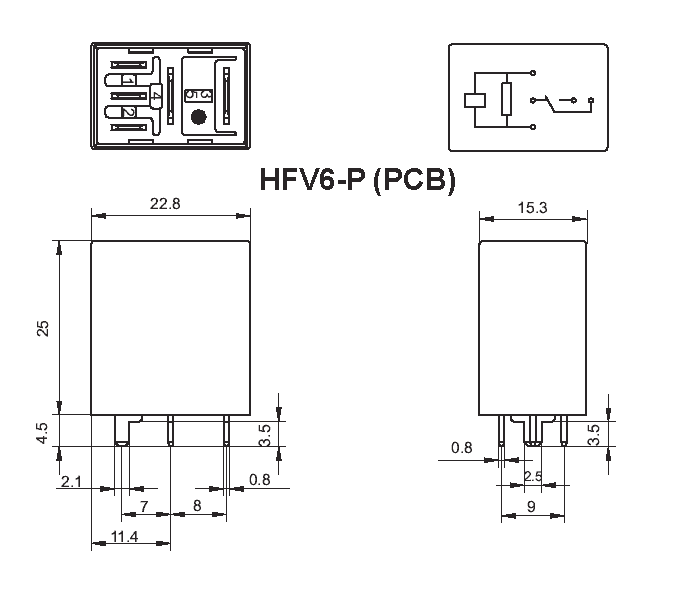

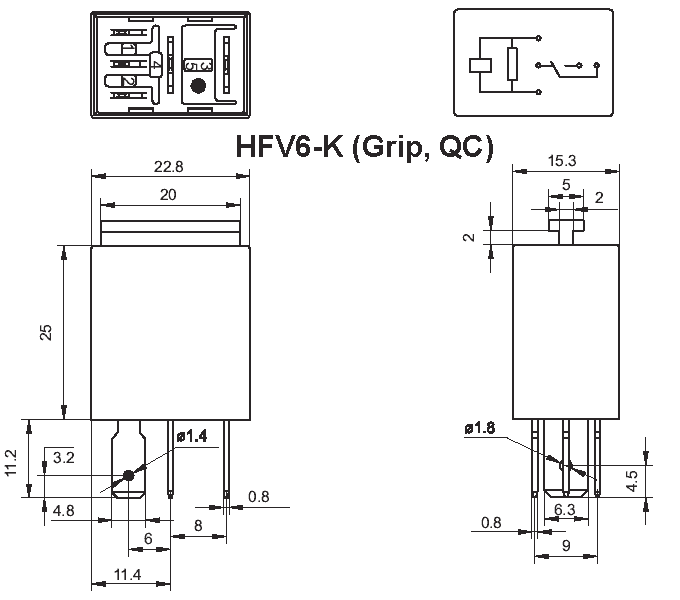

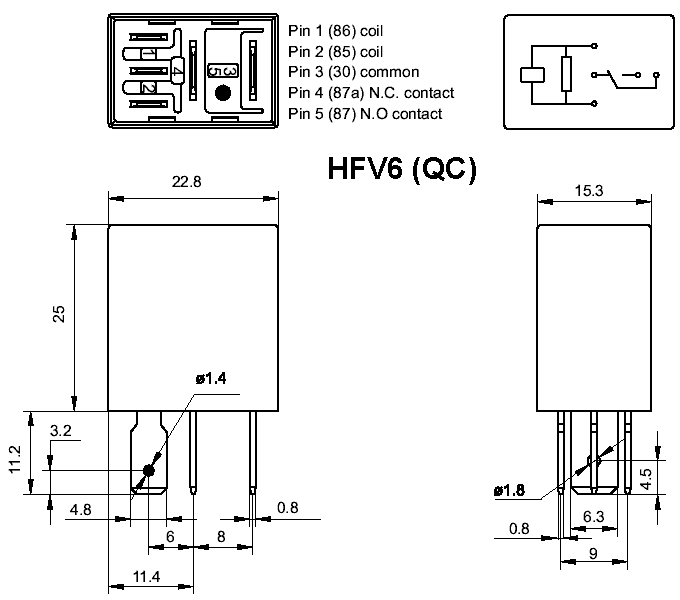

Габаритные размеры, коммутационная схема |
 |
|
|
|
|
|
