| Реле автомобильные |

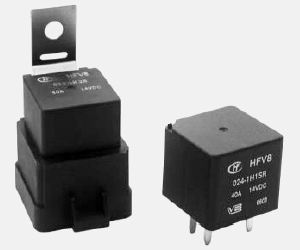

HFV8
сверхминиатюрные автомобильные реле
Особенности:
- коммутационная способность £ 40A
- SPST-NO и SPDT схема расположения контактов
- быстрокоммутируемые контакты
- температура окружающей среды, £ 125°C
- герметизированные или негерметизированные реле
|
 |
| Параметры |
| Схема расположения контактов |
1A (1 Form A)
1C (1 Form C) |
| Максимальный коммутируемый ток |
40 A |
| Максимальное переключающее напряжение |
100 VDC |
| Максимальный постоянный ток |
40A(23°C)
30A(125°C) |
| Максимально допустимая мощность включения или отключения контактов |
1A(1 FormA):
40A 14VDC
1C (1 FormC):
NO/NC 40A/30A 14VDC
|
| Максимальная переключаемая мощность |
50...500Вт |
| Материал контактов |
AgSnO |
| Первоначальное сопротивление контактов |
100mW (6V, 1A) |
| Электрический ресурс |
1 x 105OPS |
| Механический ресурс |
1 x 107OPS |
|
| Характеристики |
| Первоначальное сопротивление |
500 MW, 500VDC |
|
Электрическая прочность диэлектрика |
500Vrms, 1 мин. |
| Время срабатывания |
7 мс |
| Время отпускания |
4 мс |
| Температура окружающей среды |
-40...+125°C |
| Ударопрочность |
200 м/с2 |
| Устойчивость к вибрациям |
10...40 Гц 1.27 мм;
40...70 Гц 5м/с2
70...100 Гц 0.5 мм;
100...500 Гц 5м/с2 |
| Результат |
QC |
| Удельный вес |
≈ 22...37г |
| Конструкция |
герметизированный,
имеющий крышку |
| Характеристики катушки |
| Мощность катушки |
1.32 Вт /1.53Вт (параллельный резистор; шунт) |
| Напряжение катушки |
6VDC, 12VDC, 24VDC |
|
| Параметры катушки |
Напряжение номинальное,
VDC |
Сопротивление катушки индуктивности,
Q |
Необходимое напряжение срабатывания,
VDC |
Необходимое напряжение отпскания,
VDC |
Допустимое напряжение,
VDC |
| 23°C |
85°C |
| 006 | 27 ± 10% | 3.6 | 0.6 | 10 | 7.8 |
| 012 | 109 ± 10% | 7.2 | 1.2 | 20.2 | 15.7 |
| 024 | 436 ± 10% | 14.4 | 2.4 | 39.3 | 28.6 |
|
| Порядок оформления заказов |
| |
HFV8 / |
012 |
1H |
1 |
S |
R |
XXX |
| Тип |
|
|
|
|
|
|
Напряжение на катушке:
6, 12, 24VDC |
|
|
|
|
|
Схема расположения контактов
1A: 1 Form A
1C: 1 Form C |
|
|
|
|
Вариант
1: пылезащитный корпус
2: водонепроницаемый корпус |
|
|
|
Конструкция
Ni: закрытый
S: герметичный |
|
|
Параллельный резистор; шунт
Nil: без резистора
R: с резистором (6V -180W, 12V-680W, 24V-2700W)
D: паралельный диод (D1: анод #86, D2: анод #85) |
|
| Индивидуальный код заявки |
|
|

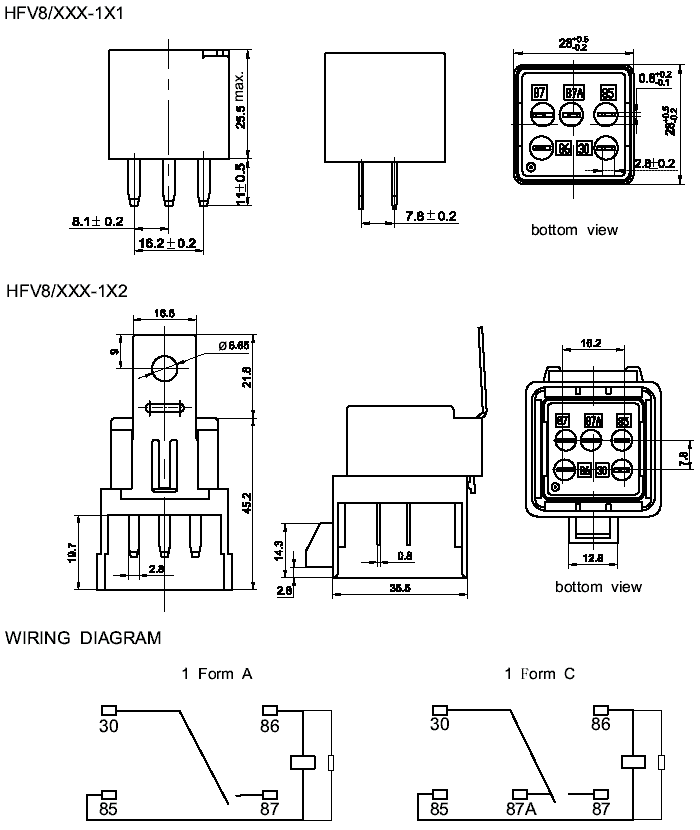

Габаритные размеры, коммутационная схема, топология печатной платы |
 |
Характеристики |

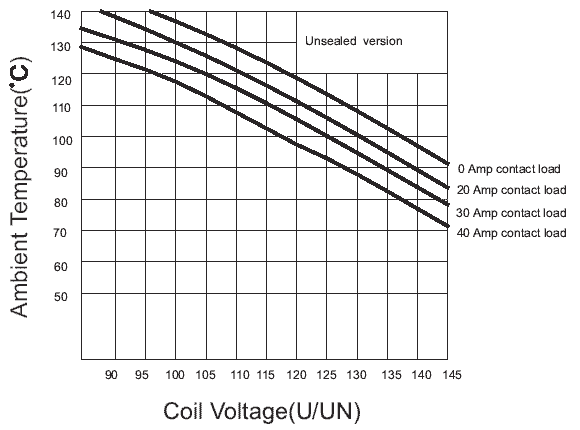

Зависимость напряжение катушки от температура окружающей среды
(негерметизированный тип) |

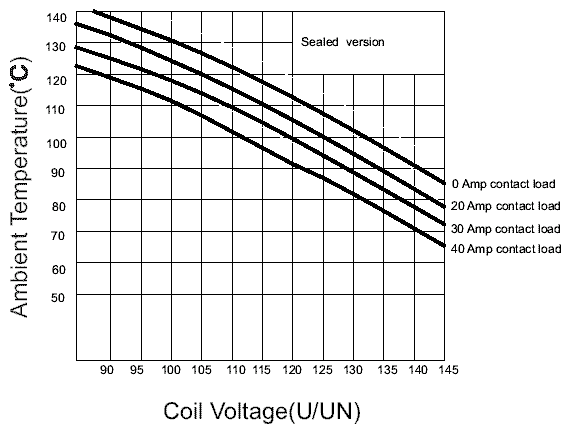

Зависимость напряжение катушки от температура окружающей среды
(герметизированный тип) |

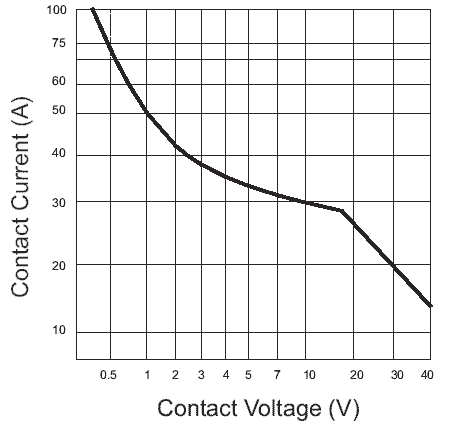

Предельный ток при нагрузке |
|
|
|
|
|
