| Реле твердотельные |

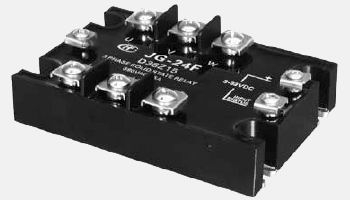

JG-24F
трехфазное твердотельное реле
THREE-PHASE SOLID STATE RELAY
Особенности:
- 4000V электрическая прочность диэлектрика
- фотоизоляция
- светодиодный индикатор состояния
- встроенный антивибратор
- Zero cross or random turn-on
- крепление на панели
|
|
| Входные параметры |
| диапозон управляющего напряжения | 3-32VDC |
| напряжения срабатывания | 3VDC |
| напряжение отпускания | 1VDC |
| макс. входной ток | 35мА(32VDC) |
| макс. обратное напряжение | -32VDC |
| Выходные параметры |
| диапозон напряжение нагрузки | 36...440VAC |
| ток нагрузки | D38Z10:0.1...10Aac
D38Z15:0.1...15Aac
D38Z25:0.1...25Aac |
| динамическая перегрузка по напряжению | 800Vpk |
| макс. ток перегрузки (10мс) | D38Z10:100А
D38Z15:150А
D38Z25:250А |
| макс. ток утечки | 10мА АС |
| макс. падение напряжения в открытом состоянии | 1.5V АС |
| мин. load Current | 100мА АС |
| Max Turn-on Time | 10мс |
| макс. время выключения | 10мс |
| мин. закрытое состояние (dv/dt) | 200V/μs |
| мин. коэффициент мощности | 0.5 |
|
| Основные параметры |
| электрическая прочность диэлектрика (вход/выход) | 4000VAC |
| сопротивление изоляции | 1000МW, 500VDC |
| температура окружающей среды (рабочая) | -30...+80°C |
| температура окружающей среды (хранения) | -30...+100°C |
| влажность окружающей среды | 45...85% |
| монтаж | под винт |
| вид монтажа | крепление на панели |
| удельный вес | 315г |
|
| Порядок оформления заказов |
| |
JG-24F / |
D |
38 |
Z |
10 |
| Тип |
|
|
|
|
Входное напряжение:
D: DC3...32VDC |
|
|
|
Выходное напряжение:
38: 36...440VAC |
|
|
Zero Cross Function:
Z: Zero cross turn-on
P: Random turn-or |
|
Ток нагрузки:
10: 10A 15: 15A 25: 25A |
|
|

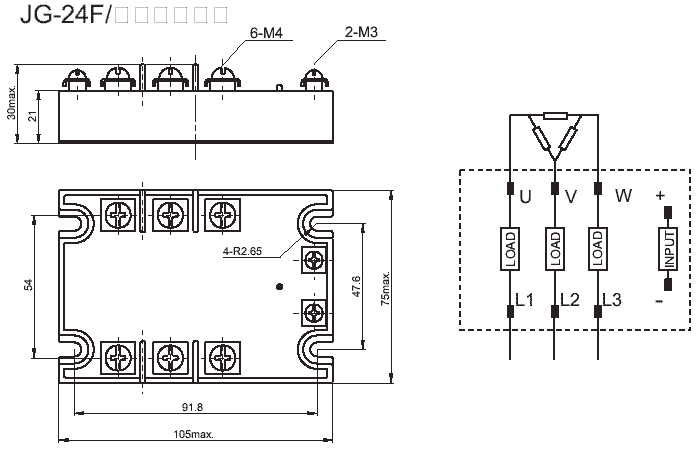

Габаритные размеры, коммутационная схема, монтажные отверствия |
 |
 |

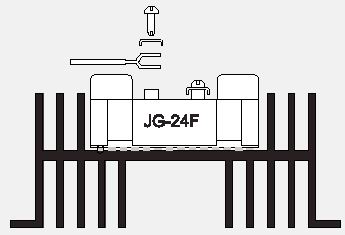

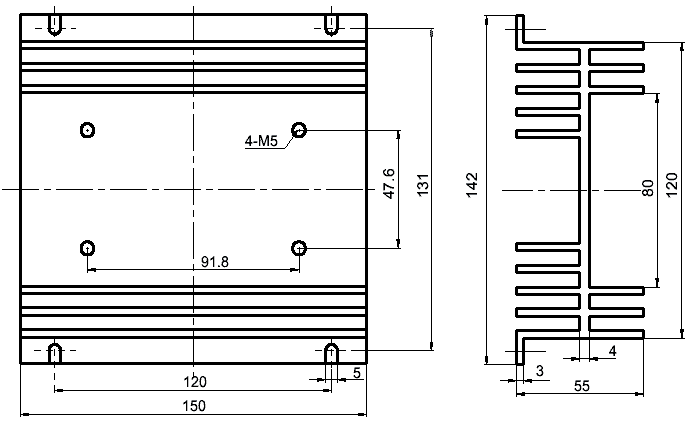

Теплоотвод HF92B-150 |
 |

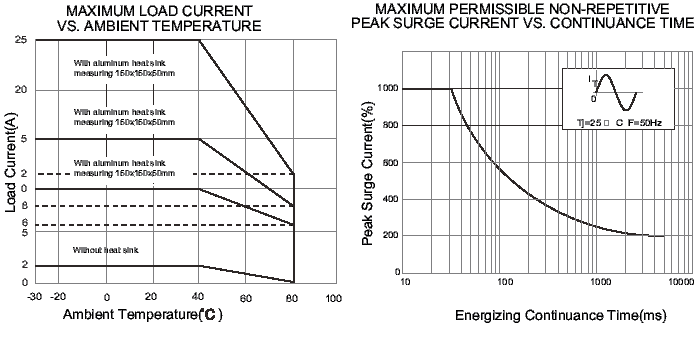

Характеристики |
 |
|
|
|
|
|
