Реле твердотельные

JG-33F
твердотельное реле
SOLID STATE RELAY

    Особенности:
  • изделие с канальным полевым униполярным МОП-транзистором
  • управление постоянным током
  • низкое сопротивление во включенном состоянии
  • фотоизоляция
  • стандартная монтажная панель
  • 2500Vrms электрическая прочность диэлектрика
JG-33F, Реле твердотельные
Входные параметры
диапозон управляющего напряжения3...32VDC
миниамльное напряжение срабатывания3VDC
минимальное напряжение отпускания1.0VDC
максимальный входной ток28мА
(при 32VDC)

Выходные параметры (D220D10)
диапозон напряжение нагрузки25/220/400/500VDC
ток нагрузки
(см. технические данные)
10/30A
макс. ток утечки в закрытом состоянии при номинальном напряжении0.1мА
макс. сопротивление в открытом состоянии0,2 W
макс. время включения0,5мс
макс. время выключения0,5мс
макс. напряжение в закрытом состоянии250VDC

Основные параметры
электрическая прочность диэлектрика
(входное, выходное, базовое)
2500Vrms 1мин
сопротивление изоляции1000MW 500VDC
температура окружающей среды
   - рабочая
   - хранения

-30...+80°C
-30...100°C
удельный весмакс. 80г

Примечане: все параметры замерялись при 25°C
    Меры предосторожности:
  • индуктивная нагрузка должна быть сдерживаться диодом
  • входная и выходная полярность должна соблюдаться

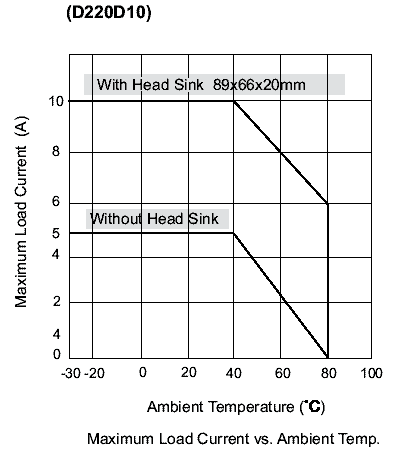

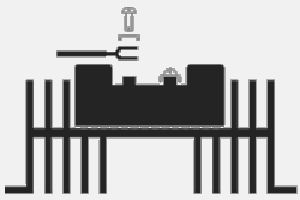

  • теплоотвод обязательный, см. ниже графики технических характеристик
Порядок оформления заказов
  JG-33F / D 400 D XXX
Тип
Входное напряжение:
            D: DC тип, 3...32 VDC

Номинальное напряжение:
            24, 30, 50, 100, 150, 200, 400, 500VDC

Ток нагрузки:
            D10: 10A
            D30: 30A

Индивидуальный код заявки

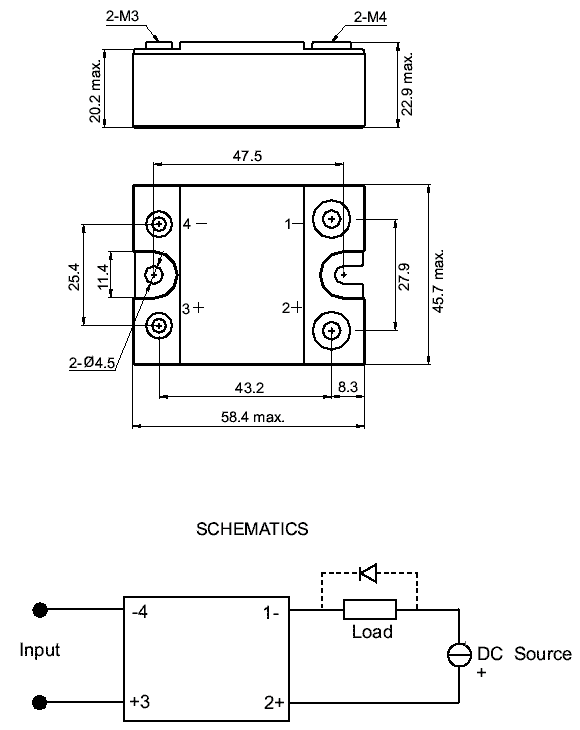

Габаритные размеры, коммутационная схема, монтажные отверствия

JG-33F, Реле твердотельные

Характеристики
