| Реле твердотельные |
JGC-4F
твердотельное реле
Особенности:
- DC-вход и AC-выход ток нагрузки 2A (25°C)
- 600 В запирающее напряжение
- фотоизоляция
- встроенный антивибратор
- Zero cross or random tum-on
- плата с печатным монтажом
|
|
| Входные параметры (при 25°C) |
| диапозон управляющего напряжения | 05D 4...6VDC
12D 9.6...14.4VDC
24D 19.2...28.8VDC
|
| напряжения срабатывания | 05D 4VDC макс.
12D 9.6VDC макс.
24D 19.2VDC макс.
|
| напряжение отпускания | 1.0VDC мин. |
| макс. входной ток | 10мА |
| Выходные параметры |
| диапозон напряжение нагрузки | 0.1...2A |
| макс. ток перегрузки (10мс) | 25А |
| макс. ток утечки | 1.5мА |
| макс. падение напряжения в открытом состоянии | 1.5VAC |
| макс. время включения | Zero cross turn-on 10мс
Random turn-on 1мс |
| макс. время выключения | 10мс |
| перенапряжение | 600Vpk макс. |
| мин. закрытое состояние dv/dt | 100V/μs мин. |
| Zero Cross Over Voltage | ±15V макс. |
| мин. коэффициент мощности | 0.5 |
| диапозон напряжение нагрузки (при 47...63Гц) | 75...264VAC |
|
| Основные параметры |
| электрическая прочность диэлектрика (вход/выход) | 2000VAC мин., 50/60Гц 1мин. |
| сопротивление изоляции | 1000МW, мин., (при 500VDC) |
| стойкость к вибрациям | 10...55Гц удвоенная амплитуда 1.5мм |
| ударопрочность | 1000м/с2 |
| температура окружающей среды (рабочая) | -30...+80°C |
| температура окружающей среды (хранения) | -30...+100°C |
| влажность окружающей среды | 45...85% |
| удельный вес | 6г |
| макс. емкость (вход/выход) | 5пФ |
|
| Порядок оформления заказов |
| |
JGC-4F / |
12 |
D |
1 |
T |
| Тип |
|
|
|
|
Входное напряжение:
05: 4...6VDC 12: 9.6...14.4VDC 24: 19.2...28.8VDC |
|
|
|
Тип входного напряжения:
D: DC |
|
|
Zero Cross Function:
Z: Zero cross turn-on
P: Random turn-or |
|
Исполнение:
T: как TOSHIBA TSZXX48S
M: как OMRON G3MB |
|
|

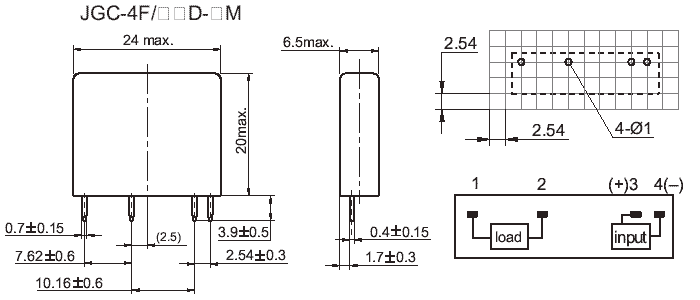

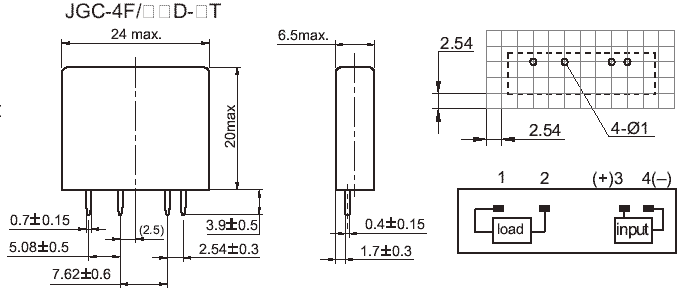

Габаритные размеры, коммутационная схема, монтажные отверствия |
 |
 |

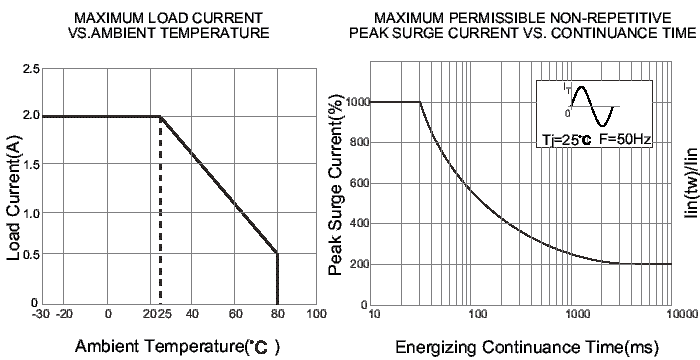

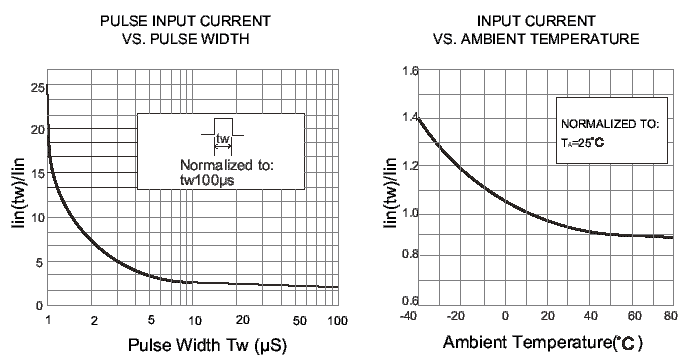

Характеристики |
 |
 |
|
|
|
|
|
