| Реле твердотельные |
JGW-2F
фотореле, МОП-структура
Особенности:
- фотоизоляция
- электрическая прочность диэлектрика: 1500VAC, 1мин.
- сопротивление изоляции: 1000mW
- плата с печатным монтажом
|
 |
| Входные параметры (при 25°C) |
| диапозон управляющего напряжения | 5мА...20мА |
| ток срабатывания | 5мА макс. |
| ток отпускания | 0.4мА мин. |
| обратное напряжение | 3V макс. |
| Выходные параметры |
| ток нагрузкиe | 150мА |
| макс. ток перегрузки (10мс) | 0.3А |
| макс. ток утечки | 1μa макс. |
| Max Turn-on Time | 0.3мс |
| макс. время выключения | 0.5мс |
| сопротивление в открытом состоянии | A mode(1)
B mode (1)
C mode (1) |
| диапозон напряжение нагрузки (при 47...63Гц) | 50...264VAC |
|
| Основные параметры |
| электрическая прочность диэлектрика (вход/выход) | 1500VAC мин. |
| сопротивление изоляции | 1000МW, мин. (при 500VDC) |
| стойкость к вибрациям | 10...55 Гц удвоенная амплитуда 3мм |
| ударопрочность | 500г |
| температура окружающей среды (рабочая) | -20...+80°C |
| температура окружающей среды (хранения) | -40...+100°C |
| влажность окружающей среды | 45...85% |
| удельный вес | 0.6г макс. |
|
| Порядок оформления заказов |
| |
JGW-2F / |
A |
2 |
1 |
2 |
D |
N |
| Тип |
|
|
|
|
|
|
Hежим вывода:
A: нормальнооткрытое (NO)
B: нормальнозакрытое (NC)
C: комбинированное |
|
|
|
|
|
Коллличество выводов:
1: 4-PIN 2: 6-PIN 3: 8-PIN |
|
|
|
|
Уровень:
1: экономные 2: радиочастотные 3: высокочувствительные |
|
|
|
Напряжение нагрузки (пиковое значение переменного тока):
0: 60V 1: 100V 2: 200V 3: 350V 4: 400V |
|
|
Метод монтажа:
D: DIP |
|
Электрическая изоляция:
H: 5000V N: 1500V |
|
|

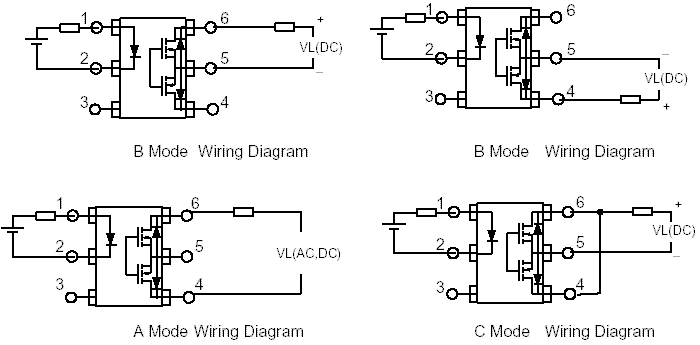

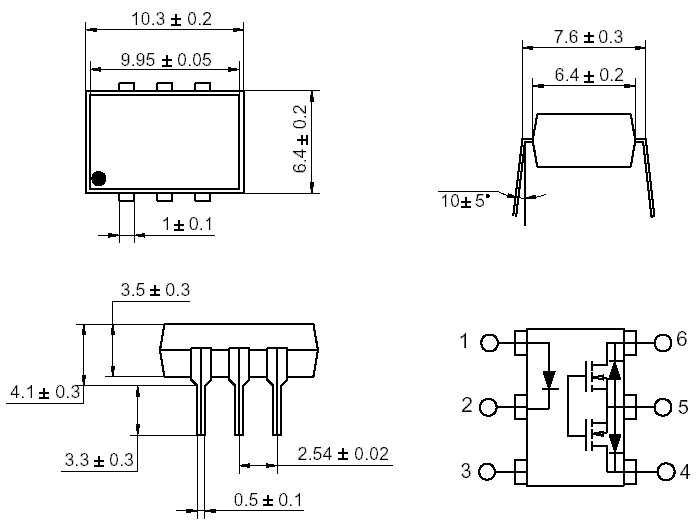

Габаритные размеры, коммутационная схема, монтажные отверствия |
 |
 |

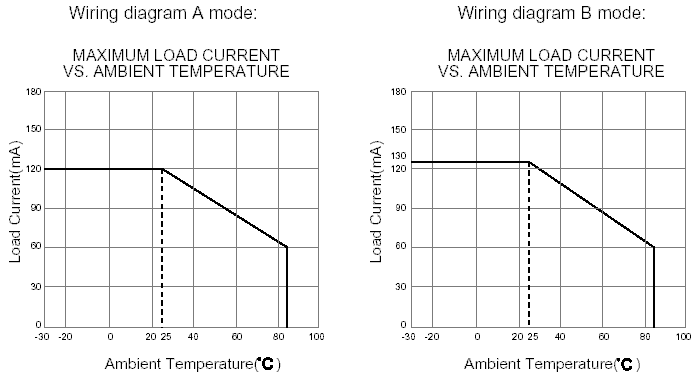

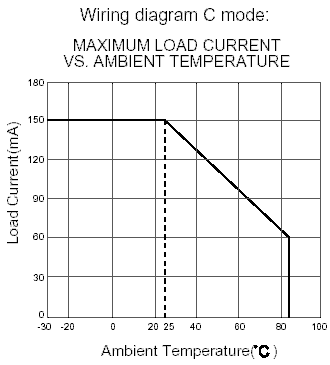

Характеристики |
 |
 |
|
|
|
|
|
