| Реле твердотельные |
JGX-40F
твердотельное реле
Особенности:
- 2500Vrms электрическая прочность диэлектрика
- светодиодный индикатор состояния
- 80 В запирающее напряжение
- фотоизоляция
- выходной биполярный транзистор
- плата с печатным монтажом
|
|
| Входные параметры |
| диапозон управляющего напряжения | 05D 3.5...6VDC
12D 8.4...14.4VDC
24D 16.8...28.8VDC |
| напряжения срабатывания | 05D 3.5VDC
12D 8.4VDC
24D 16.8VDC |
| напряжение отпускания | 05D 0.3VDC
12D 0.9VDC
24D 1.8VDC |
| макс. обратное напряжение | 05D -6VDC
12D -14.4VDC
24D -28.8VDC |
| номинальный входной ток | 12MADC |
| Выходные параметры |
| диапозон напряжение нагрузки | 3...52.8VDC |
| ток нагрузки | 0.01...2ADC |
| макс. ток перегрузки (10мс) | 8ADC |
| макс. ток утечки | 0.1мАDC |
| макс. падение напряжения в открытом состоянии | 1.5VDC |
| макс. время включения | 1мс |
| макс. время выключения | 1мс |
| перенапряжение | 80Vpk |
|
| Основные параметры |
| электрическая прочность диэлектрика (вход/выход) | 2500VAC мин., 50/60Гц 1мин. |
| сопротивление изоляции | 1000МW, мин. (при 500VDC) |
| стойкость к вибрациям | 5г (10...55Гц) |
| ударопрочность | 1000м/с2 |
| температура окружающей среды (рабочая) | -30...+80°C |
| температура окружающей среды (хранения) | -30...+100°C |
| влажность окружающей среды | 45...85% |
| удельный вес | 18г |
| макс. емкость (вход/выход) | 5пФ |
|
| Порядок оформления заказов |
| |
JGX-40F / |
05 |
D |
05 |
02 |
| Тип |
|
|
|
|
Входное напряжение:
05: 3.5...6VDC 12: 8.4...14.4VDC 24: 16.8...28.8VDC |
|
|
|
Тип входного напряжения:
D: DC |
|
|
Напряжение нагрузки:
05: 50VDC 11: 110VDC 22: 220VDC |
|
Ток нагрузки:
01: 1А 02: 2А |
|
|

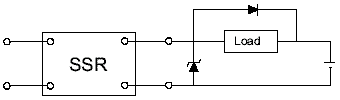

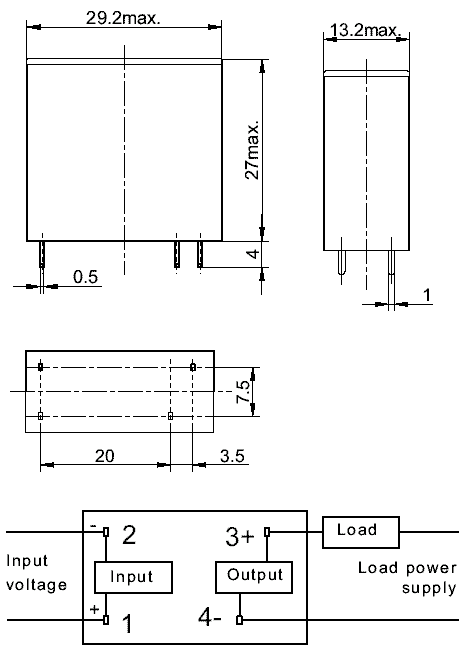

Габаритные размеры, коммутационная схема, монтажные отверствия |
 |

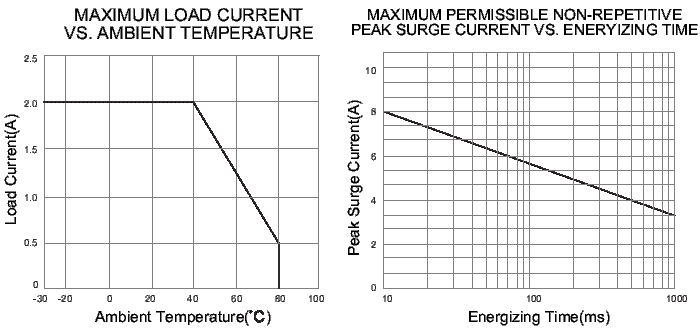

Характеристики |
 |
|
|
|
|
|
