| Реле твердотельные |
JGX-40FA
твердотельное реле
Особенности:
- 2500Vrms электрическая прочность диэлектрика
- светодиодный индикатор состояния
- 600 В запирающее напряжение
- фотоизоляция
- встроенный антивибратор
- Zero cross or random turn-on printed circu
|
|
| Входные параметры (при 25°C) |
| диапозон управляющего напряжения | 05D 3.5...6VDC
12D 8.4...14.4VDC
24D 16.8...28.8VDC |
| напряжения срабатывания | 05D 3.5VDC
12D 8.4VDC
24D 16.8VDC
|
| напряжение отпускания | 05D 0.3VDC
12D 0.9VDC
24D 1.8VDC
|
| макс. обратное напряжение | 05D -6VDC
12D -14.8VDC
24D -28.8VDC
|
| номинальный входной ток | 12мА DC |
| Выходные параметры |
| диапозон напряжение нагрузки | 48...380VAC |
| ток нагрузки | 0.1...3А |
| динамическая перегрузка по напряжению | JGX-40FA/□□□22□□□
JGX-40FA/□□□38□□□
|
| макс. ток перегрузки (10мс) | 30А |
| макс. ток утечки | 5мА макс. |
| макс. падение напряжения в открытом состоянии | 1.5VDC макс. |
| макс. время включения | zero cross turn-on 10мс макс.
Random turn-on 1мс макс.
|
| макс. время выключения | 10мс макс. |
| мин. закрытое состояние (dv/dt) | 100v/μs |
| мин. коэффициент мощности | 0.5 |
|
| Основные параметры |
| электрическая прочность диэлектрика (вход/выход) | 2500VAC мин. 50/60Гц мин. |
| сопротивление изоляции | 1000МW, мин. 500VDC |
| стойкость к вибрациям | 5g 10...55Гц |
| ударопрочность | 100м/с2 |
| температура окружающей среды (рабочая) | -30...+80°C |
| температура окружающей среды (хранения) | -30...+100°C |
| влажность окружающей среды | 45...85% |
| удельный вес | 18г |
| макс. емкость (вход/выход) | 5пФ |
|
| Порядок оформления заказов |
| |
JGX-40FA / |
05 |
D |
38 |
02 |
P |
| Тип |
|
|
|
|
|
Входное напряжение:
05: 3.5...6VDC 12: 8.4...14.4VDC 24: 16.8...28.8VDC |
|
|
|
|
Тип входного напряжения:
D: DC |
|
|
|
Hапряжение нагрузки:
12: 120VAC 22: 220VAC 38: 380VAC |
|
|
Ток нагрузки:
01: 1А 02: 2А 0.3: 3А |
|
Zero Cross Function:
P: Random turn-or
Z: Zero cross turn-on |
|
|

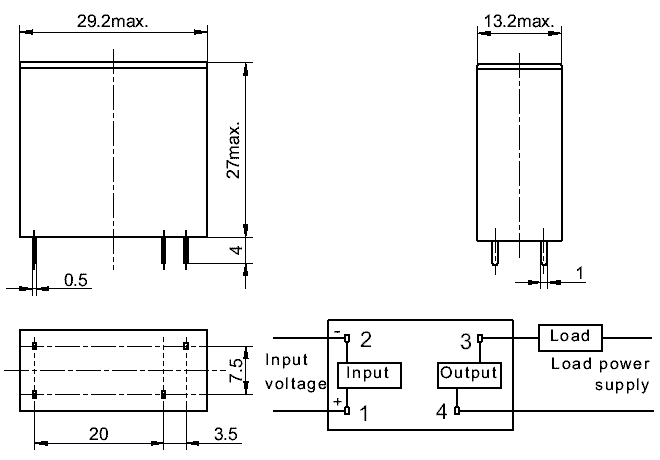

Габаритные размеры, коммутационная схема, монтажные отверствия |
 |

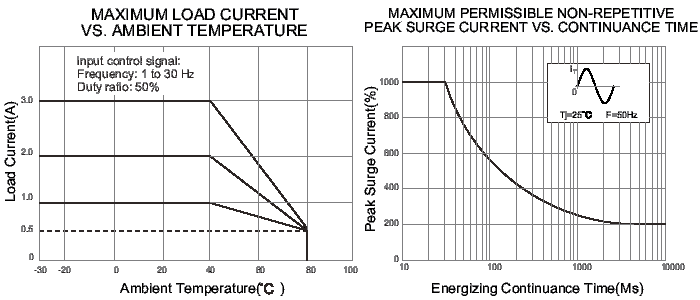

Характеристики |
 |
|
|
|
|
|
