| Электромеханические реле (реле мощные) |

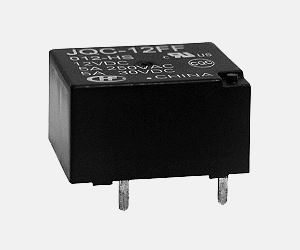

JQC-12FF
сверхминиатюрные реле высокой мощности
Особенности:
- 5А, 10A переключатель мощности
- конфигурация SPST-NO
- сверхминиатюрный, стандарт PCB
- герметизированный и негерметизированный тип
|
|
| Параметры |
| Схема расположения контактов |
1A |
| Первоначальное сопротивление контактов, макс. |
100mW
(при 1A 24VDC) |
| Материал контактов |
AgSnO2 |
| Максимально допустимая мощность включения или отключения контактов |
5A 250VAC/30VDC
10A 125VAC |
| Максимальное переключающее напряжение |
250VAC |
| Максимальный коммутируемый ток |
10A |
| Максимальная переключаемая мощность |
2770VAC 300Вт |
| Механический ресурс |
1 x 107OPS |
| Электрический ресурс |
1 x 105 OPS |
| Паспортные данные |
| UL |
12A125VAC
10A277VAC
13.5A125VAC
10A 30VDC
TV-5
1/4HP 125/250VAC |
|
| Характеристики |
| Первоначальное сопротивление |
100 MW 500VDC |
Диэлектрическое сопротивление
- между катушкой и контактами
- между открытыми контактами |
2500VAC 1мин. |
| 1000VAC 1мин. |
| Время срабатывания (при номинальном напряжении) |
макс. 8мс |
| Время отпускания (при номинальном напряжении) |
макс. 5мс |
Ударопрочность
- функциональный
- разрушительный |
100 м/с2 |
| 1000 м/с2 |
| Устойчивость к вибрациям |
1,5мм, 10...55Гц |
| Влажность |
35...95%RH |
| Температура окружающей среды |
-40...+85°C |
| Устройство |
PCB |
| Удельный вес |
≈ 6г |
| Конструкция |
герметизированный IP67, негерметизированный |
| Катушка |
| Мощность катушки |
0,45Вт |
|
| Параметры катушки |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC |
Напряжение возврата реле,
VDC |
Ток катушки,
мА
(при 25°C) |
Сопротивление катушки индуктивности,
W |
| 5 | 3.80 | 0.5 | 6.5 | 70 ± 10% |
| 6 | 4.50 | 0.6 | 7.8 | 100 ± 10% |
| 9 | 6.80 | 0.9 | 11.7 | 225 ± 10% |
| 12 | 9.00 | 1.2 | 15.6 | 400 ± 10% |
| 18 | 13.5 | 1.8 | 23.4 | 900 ± 10% |
| 24 | 18.0 | 2.4 | 31.2 | 1600 ± 15% |
| 48 | 36.0 | 4.8 | 62.4 | 4500 ± 15% |
|
| Порядок оформления заказов |
| |
JQC-12FF / |
012 |
H |
S |
| Тип |
|
|
|
Напряжение на катушке:
3, 5, 6, 9, 12, 18, 24 VDC |
|
|
Схема расположения контактов
H: SPST-NO |
|
Конструкция
S: герметизированный IP67
Nil: негерметизированный |
|
|

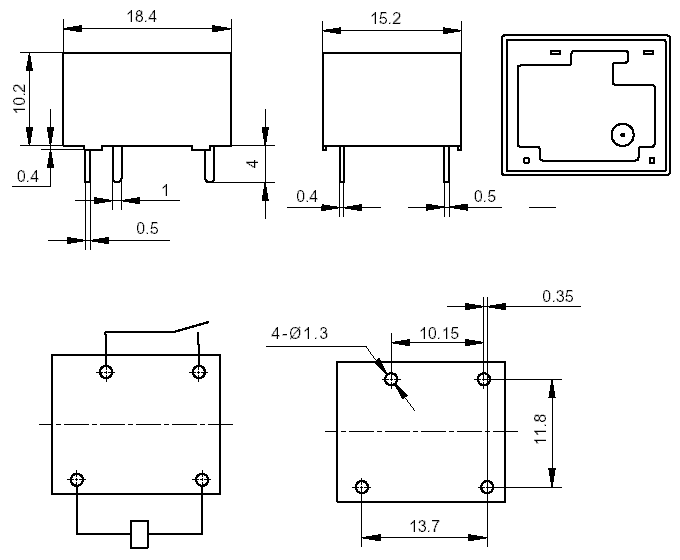

| Габаритные размеры, коммутационная схема, топология печатной платы |
 |
| Характеристики |
Долговечность
 |
Максимальная переключаемая мощность
 |
Изменение температуры катушки
 |
|
|
|
|
|
|
