| Реле автомобильные |

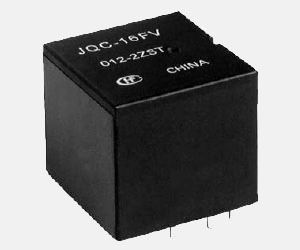

JQC-16FV
автомобильное реле
Особенности:
- бесшумная версия
- коммутационная способность 20A
- очень маленькое реле
- две самостоятельных системы для сдвоенного реле
- для привода стекла, дверных замков, стеклоочистителей
|
 |
| Параметры |
| Схема расположения контактов |
2C |
| Первоначальное контактное сопротивление |
100mW
(при 1A 6VDC) |
| Материал контактов |
AgSnO/AgNi |
| Ммаксимально допустимая мощность включения или отключения контактов |
20A 14VDC |
| Макс. коммутируемое напряжение |
40VDC |
| Макс. коммутируемый ток |
25A |
| Макс. коммутируемая мощность |
280Вт |
| Механический ресурс |
1 x 107OPS |
| Электрический ресурс |
2 x 105OPS |
|
| Характеристики |
| Первоначальное сопротивление |
100 MW, 500VDC |
Электрическая прочность диэлектрика
между катушкой и контактами
между открытыми контактами |
500Vrms
500Vrms |
| Время срабатывания |
3 мс |
| Время отпускания |
1,3 мс |
| Температура окружающей среды |
-40...+85°C |
Ударопрочность
- функциональная
- разрушительная |
300 м/с2
450 м/с2 |
| Устойчивость к вибрациям |
100м/с2 (10...200Гц) |
| Монтаж |
PCB |
| Удельный вес |
≈ 15г |
| Конструкция |
герметизированный тип |
| Характеристики катушки |
| Мощность катушки |
0,56Вт |
| Сопротивление катушки индуктивности |
см. таблицу ниже |
|
| Параметры катушки |
Напряжение номинальное,
VDC |
Напряжение срабатывания,
VDC |
Напряжение отпускания,
VDC |
Сопротивление катушки индуктивности,
W |
Напряжение предельное,
VDC |
Номинальный ток,
мА |
| 12 | 7.2 | 1.0 | 255 ± 10% | 15 | 47 |
|
| Порядок оформления заказов |
| |
JQC-16FV / |
012 |
2Z |
S |
T |
| Тип |
|
|
|
|
Напряжение на катушке:
12VDC |
|
|
|
Схема расположения контактов:
2Z: 2 x 1C (сдвоенный тип) |
|
|
Конструкция:
S: герметизированный тип |
|
Материал контактов:
Nil: AgNi
T: AgSnO |
|
|

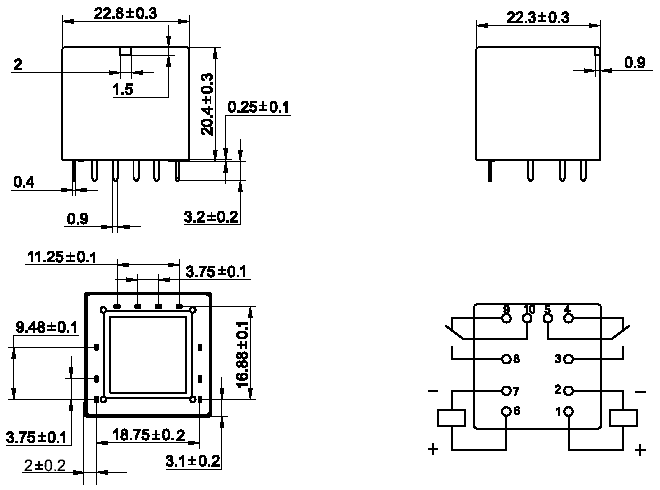

Габаритные размеры, коммутационная схема, топология печатной платы |
 |

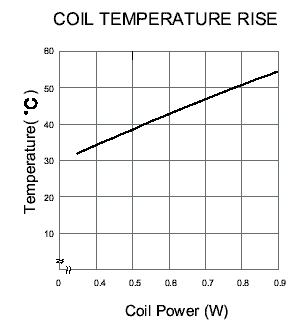

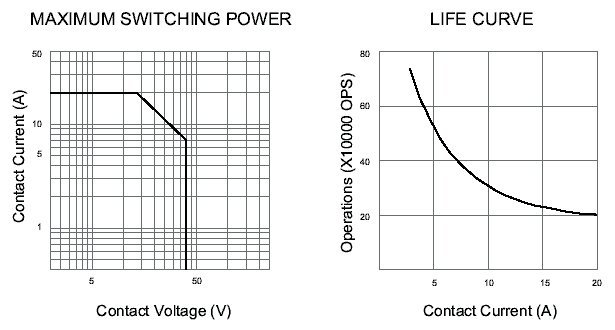

Характеристики |
 |
 |
|
|
|
|
|
