| Реле автомобильные |

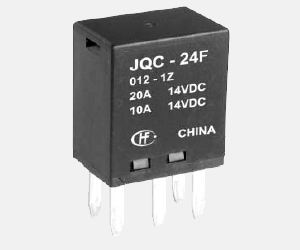

JQC-24F
автомобильное реле
Особенности:
- 15A максимально допустимая непрерывная нагрузка при 85°C
- расположение контактов 1 вид A и 1 вид C
- 2,8мм выводы
- пластмассовый корпус
- большой диапазон температуры применения: -40...+125°C
|
|
| Параметры |
| Схема расположения контактов |
1C | 1A |
| Первоначальное контактное сопротивление |
100mW
(при 1A 6VDC) |
| Материал контактов |
AgSnO |
| Ммаксимально допустимая мощность включения или отключения контактов |
14VDC
NO/NC : 20A/10A | 14VDC 20A |
| Макс. обратный ток |
NO/NC : 30A/15A | 30A |
| Макс. коммутируемый ток |
NO/NC : 20A/10A | 20A |
Макс. коммутируемый пиковый ток
*при внешней пассивной нагрузке |
NO/NC : 120A/40A | 120A |
| Мин. коммутируемая мощность |
6VDC, 100мА |
| Механический ресурс |
1 x 107OPS |
| Электрический ресурс |
1 x 105OPS |
|
| Характеристики |
| Первоначальное сопротивление |
100 MW, 500VDC |
Электрическая прочность диэлектрика
между катушкой и контактами
между открытыми контактами |
500VAC, 1мин.
500VAC, 1мин. |
| Время срабатывания |
4 мс |
| Время отпускания |
1,5 мс |
| Подъем температура |
макс. 70°C
(при 20°C) |
Ударопрочность
- функциональная
- разрушительная |
100 м/с2
200 м/с2 |
| Устойчивость к вибрациям |
1.5мм 10..40Гц |
| Влажность |
98%, 40°C |
| Температура окружающей среды |
-40...+125°C |
| Монтаж |
QC |
| Удельный вес |
21г |
| Конструкция |
пылезащитный корпус |
| Характеристики катушки |
| Мощность катушки |
1.3Вт,
1.5Вт (при 680W) |
|
| Параметры катушки |
Напряжение номинальное,
VDC |
Напряжение срабатывания,
VDC при 23°C |
Напряжение отпускания,
VDC при 23°C |
Сопротивление катушки индуктивности, W
±10% при 23°C |
Предельно-допустимое напряжение,
VDC |
| 23°C | 85°C |
| 6 | 3.60 | 0.60 | 27 | 10.4 | 7.60 |
| 12 | 7.20 | 1.20 | 109 | 20.4 | 14.9 |
| 24 | 14.40 | 2.40 | 436 | 40.4 | 29.6 |
|
| Порядок оформления заказов |
| |
JQC-24F / |
012 |
1Z |
R |
| Тип |
|
|
|
Напряжение на катушке:
6, 12 24VDC |
|
|
Схема расположения контактов:
1H: 1A (SPST-NO)
1Z: 1C (SPDT) |
|
Конструкция:
Nil: стандартный
R: резистор, паралельно катушке
180W, 6VDC;
680W, 12VDC;
2700W, 24VDC;
|
|
|

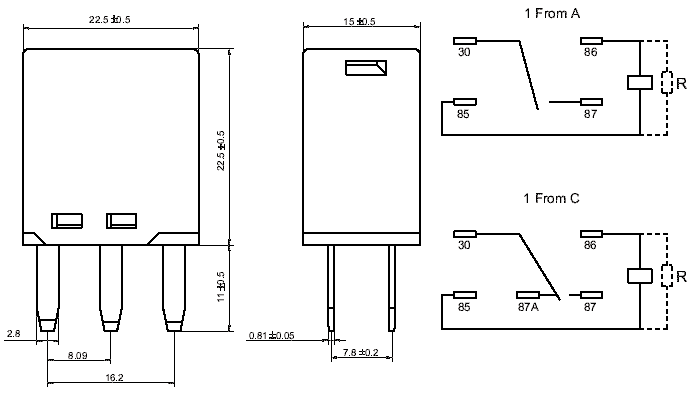

Габаритные размеры, коммутационная схема, топология печатной платы |
 |

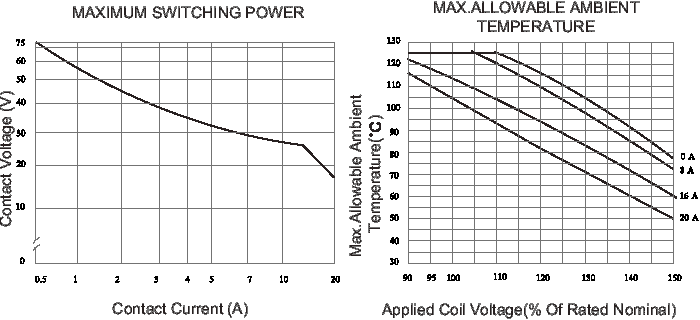

Характеристики |
 |
|
|
|
|
|
