| Электромеханические реле (реле мощные) |

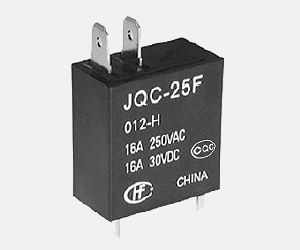

JQC-25F
сверхминиатюрные реле высокой мощности
Особенности:
- Новый изделие, миниатюрное, для микроволновой печи
- 20А переключатель мощности
- конечный силовой блок управления
- Контроль качества
- 5КВ между катушкой и контактами
|
|
| Параметры |
| Схема расположения контактов |
1A |
| Первоначальное сопротивление контактов |
100mW (при 1A 6VDC) |
| Материал контактов |
AgSnO2 |
| Максимально допустимая мощность включения или отключения контактов |
1.5HP 250VAC
20А 250VAC |
| Максимальное переключающее напряжение |
DC: 30В
AC: 250В |
| Максимальный коммутируемый ток |
20А |
| Максимальная переключаемая мощность |
5000ВА, 480Вт |
| Механический ресурс |
2 x 106OPS |
| Электрический ресурс |
1 x 105OPS |
| Паспортные данные |
| Лаборатория по технике безопасности - организация UL (США) |
20A 250VAC
16A 30VDC
1,5HP 250VAC |
| TÜV |
20A 250VAC, cos phi =1
16A 30VDC |
|
| Характеристики |
| Первоначальное сопротивление |
1000 MW, 500VDC |
Диэлектрическое сопротивление
- между катушкой и контактами
- между открытыми контактами |
5000VAC, 1 мин. |
| 1000VAC, 1 мин. |
| Время срабатывания (при номинальном напряжении) |
макс. 15мс |
| Время отпускания (при номинальном напряжении) |
макс. 5мс |
| Подъем температуры (при номинальном напряжении) |
макс. 50°C |
| Влажность |
35...85%RH |
Ударопрочность
- функциональный
- разрушительный |
100м/сек2 (10г) |
| 1,000м/сек2 (100г) |
| Температура окружающей среды |
-40...+85°C |
| Устойчивость к вибрациям |
1,5мм, 10...55Гц |
| Устройство |
конечный силовой блок управления |
| Удельный вес |
≈ 16,5г |
| Конструкция |
герметизированный IP67, негерметизированный |
| Катушка |
| Мощность катушки |
0,5Вт |
|
| Параметры катушки |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC |
Напряжение возврата реле,
VDC |
Макс. допустимое напряжение,
VDC (при 20°C) |
Сопротивление катушки индуктивности,
W |
| 5 |
3,75 |
0,25 |
6,50 |
50±10% |
| 6 |
4,50 |
0,30 |
7,80 |
72±10% |
| 8 |
6,75 |
0,45 |
11,7 |
162±10% |
| 12 |
9,00 |
0,60 |
15,6 |
288±10% |
| 18 |
13,5 |
0,90 |
23,4 |
648±10% |
| 24 |
18,0 |
1,20 |
31,2 |
1152±10% |
|
Примечание: Параметры измерены при напряжение срабатывания <75% от номинального напряжения, согластно паспортных данных.
|
|
| Порядок оформления заказов |
| |
JQC-25 F / |
012 |
H |
S |
XXX |
| Тип |
|
|
|
|
Напряжение на катушке:
5...24 VDC |
|
|
|
Схема расположения контактов
H: однополюсное реле - нет |
|
|
Конструкция
S : герметизированный IP67
Nil : негерметизированный |
|
| Индивидуальный код заявки |
|
|

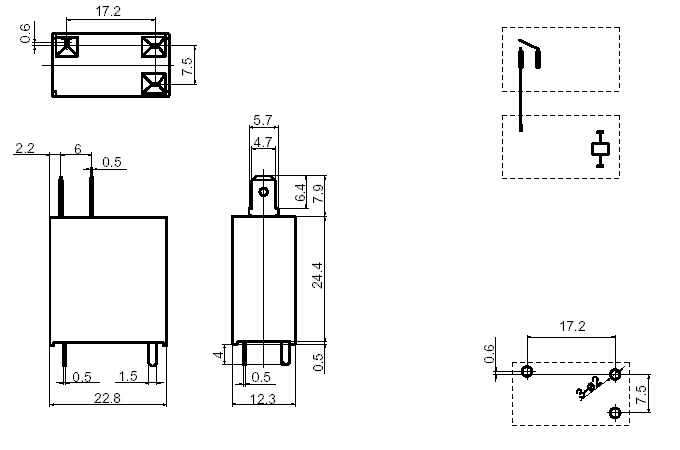

| Габаритные размеры, коммутационная схема, топология печатной платы |
 |
| Характеристики |

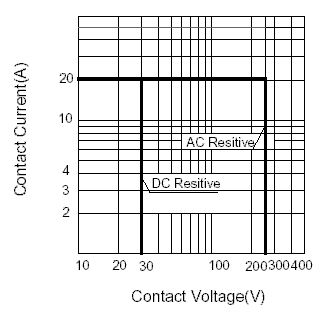

Максимальная переключаемая мощность
 |

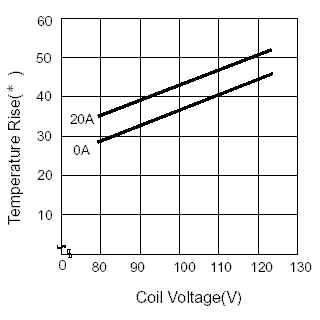

Изменение температуры катушки
 |
|
|
|
|
|
