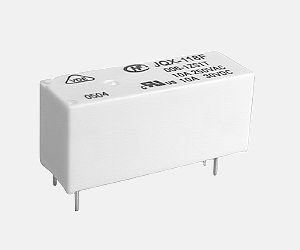

JQX-118F
сверхминиатюрные реле высокой мощности

Особенности: 10A переключатель мощности одно и двухполюсной конфигурации 5КВ между катушкой и контактами Высота < 12,5 мм Гермитичность IP67 и водонепроницаемость Creepage distance >8мм
Параметры Схема расположения контактов 1A,1B,1C 2A,2B,2C Первоначальное сопротивление контактов, макс. 100mW Материал контактов см. порядок оформления заказов Максимально допустимая мощность включения или отключения контактов 10A 250VAC 30VDC 5A 250VAC 30VDC Максимальное переключающее напряжение 440VAC/125VDC Максимальный коммутируемый ток 10A 5A Максимальная переключаемая мощность 1250VA 150Вт 2500VA 300Вт Механический ресурс 1 x 107OPS Электрический ресурс 1 x 105OPS Паспортные данные UL (AgNi AgSnO) вариант 1,2,3,5,6 10A 250VAC 10A 30VDC вариант 4 5A 250VAC VDE (AgNi AgNi/Au) 1H (;S) (1;2;3;5.;7) (-;G) 8A 250VAC @85°C 1D (;S) (1;2;3;6), T. (-;G) 8A 250VAC @85°C 1Z (-;S) (1;2;3) (-;G) 8A 250VAC @85°C VDE (AgSnO AgSnO/Au) 1H (-;S) (1;2;3;5;7), T.(-;G) 8A 250VAC @85°C 1D (-;S) (1;2;3;6), T.(-;G) 8A 250VAC @85°C 1Z (-;S) (1;2;3), T.(-;G) 8A 250VAC @85°C 1H (-;S) (1;2;3;5;7), T.(-;G) 1Z (-;S) (1;2;3), T.(-;G) 250VAC 30A COS=Ø0.7 /3A COS=Ø0.4 @85°C	Характеристики Первоначальное сопротивление 1000 MW, 500VDC Диэлектрическое сопротивление        - между катушкой и контактами        - между открытыми контактами        - контактная группа 5000VAC, 1 мин. 1000VAC, 1 мин. 2500VAC, 1 мин. Время срабатывания (при номинальном напряжении) макс. 10мс Время отпускания (при номинальном напряжении) макс. 5мс Ударопрочность        - функциональный        - разрушительный NC: 49 м/с2 NO: 98 м/с2 980 м/с2 Устойчивость к вибрациям        - NC (no coil voltage)        - NO DA:0,8мм, 10...55Гц DA:1,65мм, 10...55Гц Температура окружающей среды -40...+85°C Влажность 35...85% Удельный вес 8г Конструкция герметизированный IP67, негерметизированный Катушка Мощность катушки 0,22...0,29Вт
Параметры катушки Напряжение номинальное, VDC Напряжение срабатывания реле, VDC Напряжение возврата реле, VDC Ток катушки, мА (при 20°C) Сопротивление катушки индуктивности, W (при 20°C) 5 3,5 0,5 44,2 113±10% 6 4,20 0,6 36,6 164±10% 9 6,30 0,9 25,0 360±10% 12 8,40 1,2 19,4 620±10% 18 12,70 1,8 13,9 1295±10% 24 16,80 2,4 10,2 2350±15% 48 33,60 4,8 6,0 8000±15% 60 42,00 6,0 4,8 12500±15% Примечание: Параметры измерены при напряжение срабатывания <75% от номинального напряжения, согластно паспортных данных.
Порядок оформления заказов   JQX-118F / 012 1H S 1 G XXX Тип             Напряжение на катушке:             5,6,9,12,18,24,48,60 VDC           Схема расположения контактов             1H:1 Form A 1D:1 Form B 1Z:1 Form C             2H:2 Form A 2D:2 Form B 2Z:2 Form C         Конструкция             S: герметизированный IP67             Nil: негерметизированный       Вариант               1: 3.2mm 1 pole     2: 3.2mm 1 pole     3: 3.2mm 1 pole               4: 3.2mm 2 pole     5: 5mm 1 form A     6: 5mm only 1 form B     Материал контактов             T: AgSnO2     G: AgNi / Au     TG: AgSnO2 / Au     Nil: AgNi   Индивидуальный код заявки

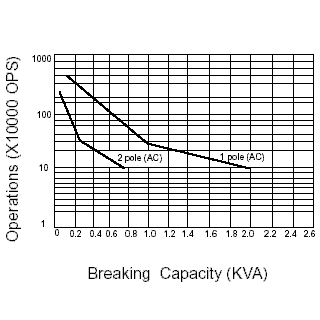

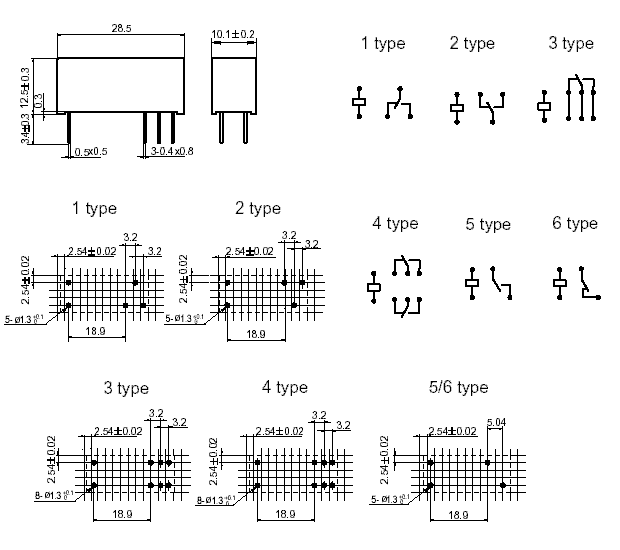

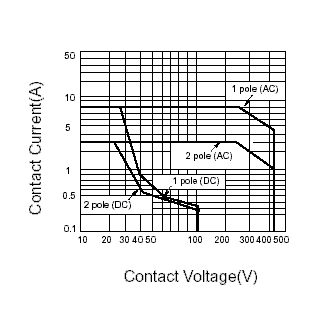

Габаритные размеры, коммутационная схема, топология печатной платы Характеристики
