| Реле телекоммуникационные |

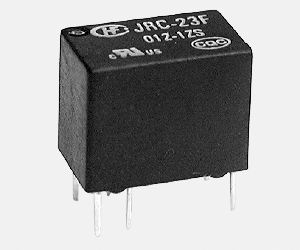

JRC-23F
сверхминиатюрные сигнальные реле
Особенности:
- переключаемая мощность: макс. 2A
- высокая чувствительность: 150мВт
- 1 pole configuration
- герметизированный IP67 тип исполнения
|
|
| Параметры |
| Схема расположения контактов |
1C |
| Первоначальное сопротивление контактов, макс. |
100mW
(при 1A 6VDC) |
| Материал контактов |
AgNi+Au
(биметалл) |
| Максимально допустимая мощность включения или отключения контактов |
0.3A
60VAC/0.5A
125VAC/1A
30VDC |
| Максимальное переключающее напряжение |
125VAC/60VDC |
| Максимальный коммутируемый ток |
2A |
| Максимальная переключаемая мощность |
62.5VA/30Вт |
| Минимально допустимая нагрузка |
5V, 1мА |
| Механический ресурс |
1 x 107 OPS
(300 OPS/мин) |
| Электрический ресурс |
1 x 105 OPS
(30 OPS/мин) |
| Паспортные данные |
| UL |
1.0A 30VDC
0.3A 60VDC
0.5A 125VAC |
|
| Характеристики |
| Первоначальное сопротивление |
1000 MW 500VDC |
Диэлектрическое сопротивление
- между катушкой и контактами
- между открытыми контактами |
1000VAC 1мин. |
| 400VAC 1мин. |
| Время срабатывания (при номинальном напряжении) |
макс. 5мс |
| Время отпускания (при номинальном напряжении) |
макс. 5мс |
| Bounce time (при номинальном напряжении) |
макс. 5мс |
| Подъем температуры |
макс. 55°C |
| Ударопрочность |
100 м/с2 |
| Устойчивость к вибрациям |
3,3мм, 10...55Гц |
| Влажность |
35...85%RH |
| Температура окружающей среды |
-30...+70°C |
| Удельный вес |
2,2г |
| Устройство |
PCB |
| Конструкция |
герметизированный IP67 |
| Катушка |
| Мощность катушки |
чувствительные: 0,15Вт
стандартные: 0,2Вт |
|
| Параметры катушки (стандартный тип, 200мВт) |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC |
Напряжение возврата реле,
VDC |
Ток катушки,
мА |
Сопротивление катушки индуктивности,
W (при 20°C) |
| 1.5 | 1.20 | 0.15 | 132.7 | 11.3 ± 10% |
| 3 | 2.40 | 0.30 | 66.7 | 45 ± 10% |
| 5 | 4.00 | 0.50 | 40.0 | 125 ± 10% |
| 6 | 4.80 | 0.60 | 33.3 | 180 ± 10% |
| 9 | 7.20 | 0.90 | 22.2 | 405 ± 10% |
| 12 | 9.60 | 1.20 | 16.7 | 720 ± 10% |
| 24 | 19.20 | 2.40 | 8.33 | 2880 ± 15% |
|
| Параметры катушки (чувствительный тип, 150мВт) |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC |
Напряжение возврата реле,
VDC |
Ток катушки,
мА |
Сопротивление катушки индуктивности,
W (при 20°C) |
| 1.5 | 1.20 | 0.15 | 100 | 15 ± 10% |
| 3 | 2.40 | 0.30 | 50.0 | 60 ± 10% |
| 5 | 4.00 | 0.50 | 29.9 | 167 ± 10% |
| 6 | 4.80 | 0.60 | 25.0 | 240 ± 10% |
| 9 | 7.20 | 0.90 | 16.7 | 540 ± 10% |
| 12 | 9.60 | 1.20 | 12.5 | 960 ± 10% |
| 24 | 19.20 | 2.40 | 6.25 | 3840 ± 15% |
|
| Максимально допустимое напряжение катушки: |
160% от номинального напряжения при 60°C,
150% от номинального напряжения при 70°C |
| Порядок оформления заказов |
| |
JRC-23F / |
012 |
1Z |
S |
| Тип |
|
|
|
Напряжение на катушке:
1.5, 3, 5, 6, 9, 12, 24 VDC |
|
|
Схема расположения контактов
1Z: 1C (SPDT) |
|
Конструкция
S: чувствительный тип (0,15мВт)
P: стандартный тип (0,20мВт) |
|
|

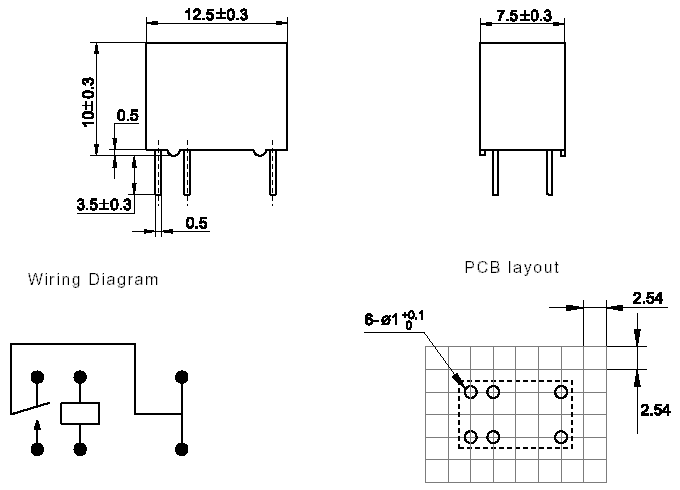

| Габаритные размеры, коммутационная схема, топология печатной платы |
 |
| Характеристики |
Максимальная переключаемая мощность
 |
Долговечность
 |

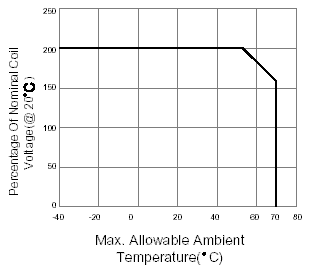

Макс. допустимая температура окружающей среды
 |
|
|
|
|
|
